产品型号： | PSA-D |
| 产品品牌： | 金友利 | |
| 产品价格： | 2700元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2016-06-30 | |
 |
||
详细说明
ET-PSA-D 人体静电释放报警器（静电压显示器）
1 产品简介
ET-PSA-D人体静电释放报警器是适用于易燃、易爆及防静电场所的人体静电释放的仪
器仪表。其特点在于设计合理的人体静电释放电阻，合理有效控制人体静电释放，延长人
体静电释放时间，降低瞬间人体静电释放能量，能够使人体静电安全释放。同时能检测人
体静电释放报警器是否正常接地,人体与防爆触摸球接触是否可靠，静电压显示器显示人
体所带静电压值，声光报警提示静电压值是否超过设定报警电压。
ET-PSA-D人体静电释放报警器设计参考以下国家标准：
GB12158-2006 《防止静电事故通用导则》
B50074-2002 《石油库设计规范》
第14.3.13条规定：由于人们穿着人造织物衣服极为普遍，人造织物极易产生静电，往往
积聚在人体上。为防静电可能产生的火花，需对进入轻油泵房、轻油罐顶上、轻油作业区
的操作平台，以及爆炸危险区域等处的扶梯上或入口处设置消除人体静电的装置。此消除
静电装置是指用金属管做成的扶手，在进入这些场所之前人体应抚摸此扶手以消除人体静
电。
SH3097-2000 《石油化工静电接地设计规范》
ET-PSA-D人体静电释放报警器经国家防爆电气产品质量监督检验中心 （NCEX），符合下
列标准：
GB3836.1-2010 爆炸性环境 第1部分：设备通用要求
GB3836.4-2010 爆炸性环境 第4部分：由本质安全型 “i”保护的设备
产品防爆标志为ExiaIICT4 Gb。
2 产品工作原理及组成
2.1 工作原理
目前,部分易燃、易爆危险场所仍采用金属导体直接接地放电的方式来消除人体静电，
此方式虽能消除人体静电，但是，此方式采用导体间放电的形式释放静电电荷,释放电阻
小，静电释放时间短，瞬间释放能量大，从而导致人体电击或引发火灾爆炸事故的可能性
和必然性。
ET-PSA-D人体静电释放报警器弥补了目前人体静电导除方式的不足，合理的人体静电
释放电阻，延长了人体静电释放时间，降低了人体静电瞬间释放能量，有效规避了火灾爆
炸事故的发生和人体被电击的现象。在触摸瞬间，可以检测到人体所带的静电压，显示在
静电压显示器，更加直观地看到静电释放过程中人体静电压值的变化情况。同时，
ET-PSA-D人体静电释放报警器触摸式感应人体与防爆触摸球接触可靠，无活动机械部
件，声光报警根据检测到的静电压值提示人体静电是否超过报警电压。

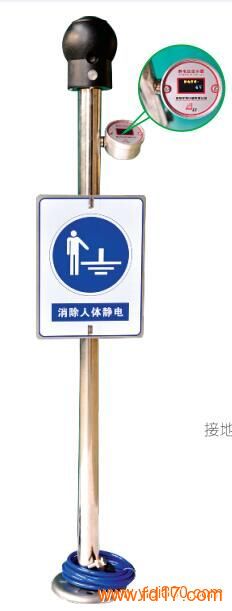

2.2 产品组成
蜂鸣器
防爆触摸球
状态指示灯
静电压显示器
提示牌
立杆
接地线
3 产品特点
1. 超低功耗设计，正常使用期间无需更换电池。
2. 触摸感应式，无机械活动部件。
3. 整体环氧树脂浇封，防腐、防水、防潮。
4. 防爆触摸球，安全释放静电，人体接触不产生电击感。
5. 声光报警提示人体与防爆触摸球接触是否可靠及静电压值是否超过设定范围。
6. 接地线独立检测，检测接地电阻<55Ω，确保可靠接地。
7. 人体静电压通过感应检测，不直接进入内部电路，确保装置安全。
8. OLED静电压显示器直接显示检测到的静电压值，能够更加直观地观察到静电释放
9. 人手离开触摸球后，电压检测持续5S后进入休眠状态，降低系统功耗。
10.接地异常状态报警持续1分钟后进入休眠状态，触摸防爆触摸球后立即唤醒，再次
检测接地线状态。
4 产品参数
4.1 电气参数
1. 工作电源：高性能内置锂电池
2. 休眠电流：＜1mA
3. 工作电流：＜5mA
4. 工作温度：-40℃~60℃
5. 响应时间：＜1s
6. 接地电阻：＜55Ω
7. 防爆等级：ExiaIICT4 Gb
8. 耐静电压：±10KV
9. 报警方式：声光报警
10.电缆长度：3m直线PU电缆
11.报警电压: 100V
产品使用
休眠状态
当人体与防爆触摸球没有接触时，人体静电释放报警器处于休眠状态，静电压显示器
不显示，蜂鸣器不报警
报警状态
当人体与防爆触摸球可靠接触，人体静电释放报警器感应到人体，并且检测到人体带
电达到报警电压时，进入报警状态，静电压显示器显示静电压值，蜂鸣器报警，红灯闪烁。
静电正在释放中，请勿离开 ！
正常状态
当人体与防爆触摸球可靠接触，人体静电释放报警器感应到人体，并且检测到人体带
电小于报警电压时，进入正常状态，静电压显示器显示静电压值，蜂鸣器不报警，绿灯闪烁。手可以离开触摸球，5秒后，进入休眠状态。 静电释放完毕，可以进入危险场所作业。
接地报警状态
当接地线断开时，人体静电释放报警器处于接地报警状态，不检测静电压，静电压显
示器不显示，蜂鸣器报警，黄灯闪烁。接地报警持续1分钟后，进入休眠状态，再次触摸防爆触摸球时，系统唤醒继续检测接地是否正常。
