产品型号： | FH-9003 |
| 产品品牌： | 武汉风河科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2020-07-08 | |
 |
||
详细说明
【产品简介】
武汉风河科技有限公司自主研发的FH-9003 型高压输电线路导线温度在线监测系统，利用贴附在导线上的高精度温度传感器采集导线温度，并通过GSM/CDMA/GPRS或3G网络及时将采集到的信息发送给监控中心，从而实现对导线温度的实时监测。
该系统支持感应取电和太阳能电池板+蓄电池供电两种方式，安装方便。投入运行后，可使运营部门及时掌握导线发热情况及发展趋势，据此参数科学安排输电线路在线增容，提升经济效益，提高线路安全运行及信息化管理水平。

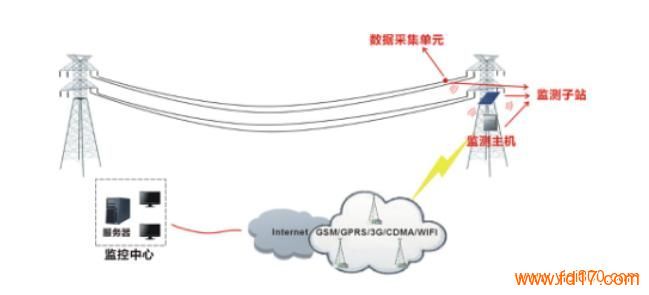

【系统组成】
本系统由若干采集单元、监测子站和服务器组成。其中，监测子站部署在电力杆塔上。采集单元安装在输电线路上，自带供电系统，监测子站负责接收各采集单元数据，采集单元和监测子站采用无线433Mhz或者无线zigbee通信协议，支持自组网。监测子站主机内置GPRS/3G网络通信模块、充电控制电路，蓄电池等。监测子站最终通过GPRS/3G网络将采集数据发送给远程服务器。
服务器部署在监控中心机房内，运行监控软件，通过Internet获得监测子站数据。监控软件对导线温度等状态参数进行数据存储、显示、统计报表并结合环境温度等参数进行分析，完成多参数预警功能。在服务器上主要运行服务器软件、数据库，需要配备的设备包括防火墙、宽带连接、UPS电源等。
监测子站：
监测子站内置GSM/CDMA/GPR/3G/无线传感器网络通信模块、蓄电池充电管理电路等，与数据采集模块组成监测子站，其中数据采集模块集成温度传感器、电流互感器，融合传感器、数据采集、无线传感器网络和新电源等技术。
服务器：
服务器为部署在远程监控中心计算机，运行监控软件，通过访问Internet得到数据。监控中心对现场架空线路导线温度进行存储、显示、统计报表并结合高压输电线路自身设计参数进行分析，完成导线温度相关参数预警功能。
【产品特性】
◆ 采用进口温度传感器，测量精度高、范围宽；
◆ 采用太阳能供电系统供电或线圈感应取电，安装维护方便；
◆ 通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G网络；
◆ 为工业级产品，采用防水金属外壳，抗电磁干扰，适用于各种恶劣的气候环境；
◆ 系统采用低功耗设计，采用动态电源管理策略以满足节电要求；
◆ 配备完善的后台软件。具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能；
◆ 支持受控采集方式和自动采集方式，可通过后台软件设置采样间隔（5分钟~24小时），支持采用手机进行数据查询和报警接收；
◆ 满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 242-2010）。
【技术指标】
◆ 温度测量范围：-40℃～+290℃；
◆ 温度测量误差：≤0.5℃；
◆ 温度测量分辨率：0.1℃；
◆ 工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa；
◆ 防护等级：IP65；
◆ 工作功耗：≤1W； 待机功耗≤0.1W；
◆ 供电方式：太阳能+蓄电池或感应取电，输入电压＋12～24V；
◆ 电池使用寿命：≥3年，无外部充电时可连续供电30天以上；
◆ MTBF：≥80000小时；
◆ 重量：≈3kg；
◆ 适用对象：10KV~500KV高压输电线路。
