产品型号： | FG500型 |
| 产品品牌： | 菲格瑞思 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2012-10-19 | |
 |
||
详细说明
产品简介

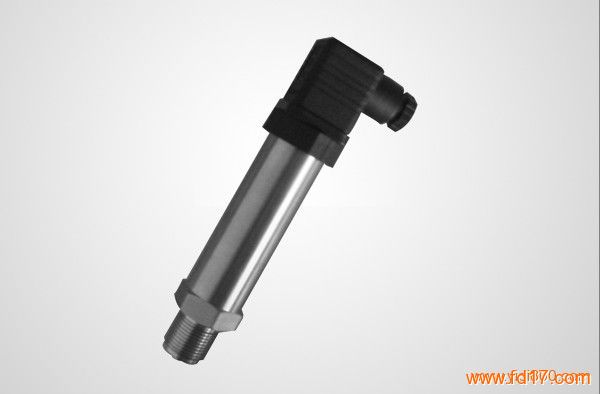

北京菲格瑞思仪表有限公司生产的FG500型设备级压力变送器|压力传感器
一．简介：
FG500型设备级压力变送器采用先进的隔离式膜片结构的传感器和高品质的集成电路组装而成，再配合紧凑的外壳，外壳经过密封与外部完全隔离，能满足防潮、防水、防爆、防尘等恶劣工况要求。组成具有高品低价位，体积小巧等特点的压力测量仪表。
二．工作原理：
1．扩散硅传感器
FG500系列设备级压力变送器的核心是一个扩散硅敏感元件，它是在硅基片上采用离子注入并经激光修正制成惠斯登电桥，过程压力作用于传感器时使电桥失去平衡这样就产生了一个与压力成正比的电压输出信号，经转变后产生了与输入压力成线性对应关系的4-20mA标准信号输出。
2．陶瓷电容传感器
介质压力直接作用于陶瓷膜片，使测量膜片产生偏移，膜片位移产生的电容量，由与其直接连接的电子部件检测，放大和转换为标准信号输出。
技术指标
一、技术参数：
供电电压：24VDC
输出信号：4～20mA
负载电阻：R≤（U-13）/20-r(Ω)U电源r;线阻功耗；2mW
连接电缆：屏蔽电缆
综合精度：0.25%F.S
长期稳定性：0.2%
零点温源：≤0.15%/10℃
响应时间：＜0.1S
电源影响：0.005%/V
介质温度：-20～80℃
环境温度：-20～50℃
相应湿度：≤95%
外壳：不锈钢，防护等级IP65
电器接口材质：赫斯曼，ABS
过程接口材质：不锈钢
二、安装：
a)使用FG500压力变送器对压力进行测量,很大程度上取决于变送器的正确安装,在露天使用环境比较恶劣,然而变送器应尽量安装在温度梯度和温度波动比较小的地方,同时要避免振动和冲击.典型安装有管装和板装两种,
b)FG500压力变送器,可直接安装在测量点上,连接螺纹:1/2NPT或者M20×1.5,为确保变送器接头的密封,应先在接头外卷上密封胶带,然后拧紧变送器.
c)变送器相对流程管道的正确安装取决于被测介质，考虑到下面几种情况可决定最好的安装形式。
•强腐蚀性的或过热的介质不应与变送器直接接触
•防止渣子在引压管内沉淀，堵塞管路
•应尽可能缩短引压管，减少误差
•引压管应装在温度梯度和温度波动小的地方
在测量蒸汽或其它高温介质时，必须加装冷凝圈，用于蒸汽测量时冷凝圈内充满冷水，以防变送器与蒸汽直接接触，必要时可加装冷凝罐。
