产品型号： | |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 上海 长宁区 | |
| 发布日期： | 2017-03-24 | |
 |
||

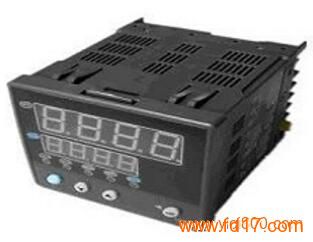

详细说明
1．主要特点 模块化功能，用户可自由配置 参数可设定输入信号类型(万能输入) 控制输出类型，报警，外供，通讯等功能， 通用+模糊 PID控制，并具有独立比例控制，微分控制，积分控制功能 支持多机网络通讯，方便集群控制，通讯协议可由参数设定 独立热电偶信号冷端补偿开启关闭功能 最多3点报警，8种方式自由设定 多种手动控制切换方式，保证稳定控制 密码保护内部参数，防止现场意外修改 2．仪表性能及指标 测量精度：0.2级(0.2%FS)，热电偶信号精度不包含冷端误差，热电偶负温度范围误差精度为0.5级(0.5%FS)。 分辨率：温度测量时最高为 0.1℃，线性信号输入为1/12000个字，最小分辨电压为1uV。 隔离耐压：电源端、继电器触点及信号端相互之间 ≥2000VDC，相互隔离的弱电信号端之间 ≥500VDC。 使用环境：温度 0~50℃；湿度≤90%RH 开口尺寸：152-1×76-1mm, 76-1×152-1mm, 92-0.5×92-0.5mm, 45-0.5×92-0.5mm, 92-0.5×45-0.5mm 插入深度：≤110mm 通讯接口：标准Modbus RTU和 自定义TC 协议 温度漂移：≤0.005%FS/℃(典型值约25ppm/℃) 测量采样周期：A/D转换器每秒采样12.5次 PID调节方式：位式调节 / 连续调节 PID控制周期：0.1s~120.0s 可调 电源：100~240VAC，50~60Hz； 10V~32VDC 功耗：≤6W 电磁兼容： IEC61000-4-2(静电放电)，III级 IEC61000-4-4(电快速瞬变脉冲群)，IV级 IEC61000-4-5(浪涌)，III级 3、标准信号及量程列表 输入信号类型 量程范围 输入信号类型 量程范围 电 压 0～5VDC -1999～9999 电 流 4～20mA -1999～9999 1～5VDC 0～10mA 0～20mA 热 电 阻 Pt100 -200.0～400.0℃ 热 电 偶 K 0～1350℃ Cu100 -50.0～150.0℃ S 0～1750℃ Cu50 -50.0～150.0℃ R 0～1750℃ BA1 -200.0～650.0℃ B 250～1800℃ BA2 -200.0～400.0℃ E 0～700℃ G53 -50.0～150.0℃ J 0～920℃ T 0～400℃ N 0～1300℃ 4、选型表 内容 代码说明 XSC6/ 万能输入，双显 外形尺寸 A— 160×80×100（宽×高×深） B— 80×160×100（宽×高×深） 作为PID显示带光柱，数显表显示为双显 C— 96×96×100 （宽×高×深） 作为PID显示带光柱，数显表显示为双显 D— 96×48×100 （宽×高×深） E— 48×96×100 （宽×高×深） 辅助功能模块 MIO插槽 注① I2— 开关量输入模块 2点开入k1 预置手动输出选择， k2设定值选择 L1— 继电器1点常开输出模块 220VAV/3A (快速继电器) L3— 继电器1点常开+常闭输出模块 220VAC/5A V12— 12V外供模块 50mA V18— 18V外供模块 50mA V24— 24V外供模块 50mA N— 表示该功能模块插槽无功能模块选择 主控功能模块 AUX插槽 注② X1— 电流输出模块 0-20/4-20mA L1— 继电器1点常开输出模块 220VAV/3A G1— 控固态输出模块 12V/30mA W1— 常开式可控硅无触点开关模块 220VAC/800mA K1— 常开式可控硅触发模块 220VAC/200mA V12— 12V外供模块 50mA V18— 18V外供模块 50mA V24— 24V外供模块 50mA N— 表示该功能模块插槽无功能模块选择 报警功能模块 ALM插槽 注③ L1— 继电器1点常开输出模块 220VAV/3A(快速继电器) L2— 继电器2点常开输出模块 220VAV/3A×2 L3— 继电器1点常开+常闭输出模块 220VAC/5A V12— 12V外供模块 50mA V18— 18V外供模块 50mA V24— 24V外供模块 50mA N— 表示该功能模块插槽无功能模块选择 通讯功能模块 COMM插槽 注④ S1— 232通讯模块 隔离MODBUS S2— 485通讯模块 隔离MODBUS V12— 12V外供模块 50mA V18— 18V外供模块 50mA V24— 24V外供模块 50mA N— 表示该功能模块插槽无功能模块选择 仪表电源 DC24V 直流10～32VDC 开关电源 AC220V 交流100～240VAC 开关电源 注：各个功能模块插槽只能对应选择一个功能模块，详见以下注释说明。 ①、选择开关量输入功能时，必须选择此模块插槽，开关量输入包括2点开入：k1 预置手动输出选择， k2设定值选择无开关量选择时可以选择该模块插槽所对应的其它功能模块。 ②、带PID控制输出功能时必须在此模块插槽选择对应的控制输出功能，无PID控制输出功能时可选择该模块插槽所对应的其它功能模块。 ③、选择报警功能时，第1报警点或第1、2报警点必须选择该模块插槽，如果需求还有第2点或第3点报警功能时在辅助功能模块插槽或主控模块插槽空闲时可选用这两个插槽中的任何一个。无报警功能时可选择外供功能选项。 ④、选择通讯功能时，必须选择该模块插槽。无通讯功能时可选择该模块插槽所对应的其它功能模块。
