详细说明

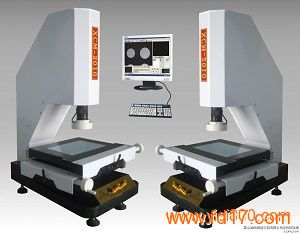

VMC系列是本公司推出的一款豪华型全自动光学影像量测仪，
X/Y/Z轴采用全闭环伺服控制系统，配合以美国原装NAVITAR镜头，
U轴采用步进控制系统，配合以Motor Zoom技术，可任意变换倍率无需要校正，
使用非常方便，同时配合以二十四相灯，实现对各种复杂表面工件的精确量测。
配合以公司自行研发的OVM Pro全自动光学量测软体，实现了工件大批量、
快速检测，同时具备SPC数据分析功能。
VMC-T加探针
可加装RENISHAW接触式测头，并配送Φ1、Φ2 探针，搭配TPM Pro全自动三坐标测量软件，
作立体工件上之斜面、圆、槽沟、柱、球、锥、盲孔等三维量测，
以及和要素之间的距离、角度等几何计算，以达到一次性完成整个量测。
产品介绍
VMC系列是本公司推出的一款豪华型全自动光学影像量测仪，X/Y/Z轴采用全闭环伺服控制系统，配合以美国原装NAVITAR镜头，U轴采用步进控制系统，配合以Motor Zoom技术，可任意变换倍率无需要校正，使用非常方便，同时配合以二十四相灯，实现对各种复杂表面工件的精确量测。配合以公司自行研发的OVM Pro全自动光学量测软体，实现了工件大批量、快速检测，同时具备SPC数据分析功能。
VMC-T加探针
可加装RENISHAW接触式测头，并配送Φ1、Φ2 探针，搭配TPM Pro全自动三坐标测量软件，作立体工件上之斜面、圆、槽沟、柱、球、锥、盲孔等三维量测，以及和要素之间的距离、角度等几何计算，以达到一次性完成整个量测。
性能特点
1、24相可程控LED冷光源上灯，可对各种复杂工件做表面测量，使测量精度更高。
2、美国原装NAVITAR镜头，及配合Motor Zoom技术，实现全自动连续变焦，可以任意变换倍率而不需要校正。
3、 全鼠标/摇杆操作，简单易用。
4、四轴CNC控制系统（X/Y/Z全闭环伺服控制系统/U轴步进控制系统）。
5、OVM PRO全自动影像量测软件。
具体型号 VMC/-T250 VMC/-T300 VMC/-T400
(X/Y/Z轴)量测行程(mm) 250*150*200 300*200*200 400*300*200
全机尺寸(mm) 800*500*1650 800*500*1650 980*650*1650
机台底座和立柱材料 高精度花岗石
CCD 43万像素日本原装彩色CCD
X,Y轴量测精度 （3+L/200）um
放大倍率 Step Zoom光学放大率：0.7--4.5X，影像放大率：28--180X
光学尺解析度 1 um
重复性 2 um
操作方式 自动
电源供给 110/220V
合适温度，湿度 温度：19°--24°，湿度：45%--75%
保修期 1年
