产品型号： | TESA-SCAN 50/50Plus |
| 产品品牌： | TESA | |
| 产品价格： | 面议 | |
| 所 在 地： | 安徽 芜湖市 | |
| 发布日期： | 2014-07-06 | |
 |
||
详细说明

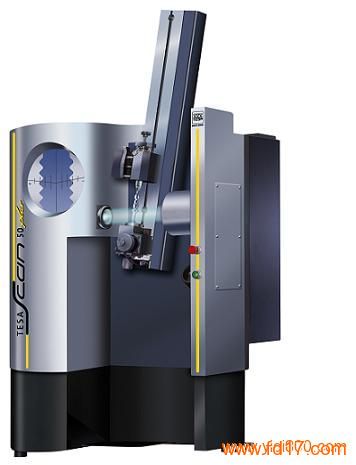

-TESA Scan 50 Plus 是瑞士TESA公司推出的集光、机、电子和计算机为一体的非接触精密测量系统，专门为回转体轴类零件的检测提供全面的测量方案。从直径0.3mm到50mm, 长度为500mm范围内的回转体轴类零件的检测均可轻松完成！
-本机还带有机架偏转功能, 在测量螺纹时可将工件按螺纹角偏转, 使得螺纹的真实形状和尺寸完整显露, 经过扫描后可测量和分析螺纹的尺寸和形状公差.
-本系统配置了高集成度双CCD线性光电传感器阵列，每个CCD阵列由数千个光敏象素组成。当工件被平行光照射，其影像投影在CCD阵列上时，光敏象素能细微的检测到工件影像的边缘变化并以电信号形式输出，再通过细分内插的机理，这种边缘变化的识别可达到小于一个光敏象素的水平。这些带有被测工件尺寸和形状特征的电信号由计算机采集，从而可以完成几何尺寸和形状公差的精确分析和测量。
产品特点：
- 借助于转动和轴向运动的结合，平直度、圆度等复杂的测量变得简单。通过对工件表面的动态扫描可以确定零件的轴线，用于真正的3 维空间定位和参考。
- 动态测量是一个标准功能，通过旋转扫描可以对工件几何形状进行高精度和高速测量
- 沿着轴向扫描得到工件轮廓，在直径和长度测量的同时产生了2 维投影图像。
- TESA 系统的独特之处在于线性传感器与被测工件轴向成75 度角，保证了角度、半径、直径和平行面或倾斜面的其它参数的准确测量。
- 可完成螺纹和轴类零件的形状测量
- 灵活的报告和图形分析功能
- 可实现图形化编程，并快速创建测量程序
- 带有机架偏转功能, 在测量螺纹时可将工件按螺纹角偏转, 使得螺纹的真实形状和尺寸完整显露, 经过扫描后可测量和分析螺纹的尺寸和形状公差
-精度和测量参数
测量速度: 0.5秒
-高X长X宽: 1300X800X580(mm)
-工作台承重: 6公斤
-机器毛重: 160公斤
-随机附带: 校验报告、合格证
