详细说明

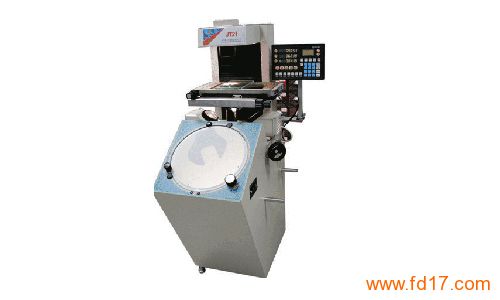

JT21数字式投影仪
JT21数字式投影仪
一、特点:
整机造型精巧独特，操作方便，符合人性化设计
特别适合投影像的描绘、轮廓形状观察等比较测量检查
物镜变换采用直插式，端面配合，更换极为方便
独有的光学设计，坚固、精确的机械结构
物方工作距离大，大工作台面，大尺寸测量范围
二、用途：
本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状，例如：样板、冲压件、凸轮、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。因为350mm的投影屏向前方倾斜,所以最适合于投影像的描绘、轮廓形状观察等比较测量检查。该仪器广泛地用于机械制造业、仪器仪表和钟表行业有关厂矿的计量室和车间。
三、仪器的规格参数：
1、投影屏：
投影屏尺寸（mm）：φ350
投影屏旋转范围：0°~360°
旋转角度显示当量：1′
旋转角度准确度：4′
2、物镜：
放大率 5× 10× 20× 50×
物方线视场 φ70 φ35 φ17.5 φ7
物方工作距离 163.1 89.05 57.2 58
放大率误差 0.08%
3、工作台：
台面尺寸: 380×230mm
X坐标行程: 200mm. 显示当量:0.001mm
Y坐标行程: 100mm. 显示当量:0.001mm
Z坐标行程: 0-100mm(调焦)
X、Y坐标示值准确度: ( 3+L/75)μm, 其中L为测量长度,单位mm
工作台最大载重：5kg
4、照明光源：
透射照明: 12V100W卤钨灯
反射照明: 12V100W卤钨灯
5、仪器外型尺寸mm(长×宽×高)： 854×480×1401
6、仪器重量(?): 约138
四、功能数显表功能：
1、 多点采集确定直线和圆
2、 各几何元素预置设定
3、 以组合方式确定各几何元素
4、 具有坐标旋转、平移功能
5、 Z轴可设定为传感器长度或编码器角度值
6、 极坐标、直角坐标转换功能
7、 具有误差修正功能
