产品型号： | ET521S |
| 产品品牌： | 珠海伊万 | |
| 产品价格： | 1300元/台 | |
| 所 在 地： | 广东 珠海市 | |
| 发布日期： | 2012-06-18 | |
 |
||
详细说明

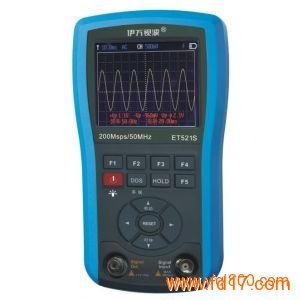

50M数字存储示波表（DSO）
存储/读出多达40个DSO波形
10Hz~156kHz函数信号发生器（DDS）
中文帮助窗口，提示按键功能及测量事项
DSO实现一键式（AUTO）自动测量
函数信号发生器与示波功能同时使用组成测试系统
320X240带LED背光的3.5吋彩色液晶显示器
内置1600mAh锂充电池组，外配交流供电适配器
应用场合：
适用于家电维修，院校教学，科研实验室，工控检修等领域。
技术参数：
一般特性
显示 320 240点阵式图形彩色LCD 观察区域 78 mm x 58mm
背光 白色 自动关机 10分钟
电力不足提示 充电时间 大于4小时
使用时间 约3小时 存储能力 40组波形记录
使用环境 0°C~+40°C;<75%RH 存放条件 -10°C ~ +60°C; <90%RH
外形尺寸 186mm 86 mm 32mm 重量 约490g (不含其它附件)
电池 内置1600mAh锂电池组， 电源适配器 110V~250V，6V/1A, 保护型开关电源
示波表特性
模拟带宽 DC ~ 50MHz 探头X10 DC~6MHz 探头X1 （3db带宽，正弦波响应）
最大实时采样率 200Msps 垂直分辨率 8 bits
耦合方式 DC/AC 分度 垂直 4 div 水平10 div
垂直灵敏度范围 10mV/div ~ 50V/div 1-2-5进制切换 时基范围 5ns/div ~2.5s/div 1-2.5-5进制切换
垂直波幅准确度 ±(5%+ 0.1div) 时基准确度 ±(0.01% + 0.1div)
自动零点校正 有 测量模式 常规、单次
触发电平 ± 3.8 div (每步0.04div) 单次触发斜率选择 上升沿/下降沿
触发位置调节 ± 3.8div (每步0.04div) 自动设置 自动设置时基和垂直幅度
光标测量功能 dV, dt, 自动测量功能 Vp-p、+Vp、-Vp、f、T
自动测量精度 ±(5%+ 0.1div) 波形内插 (sinx)/x
可选购附件：
521-F1（彩色和彩显二合一信号发生器）
100:1探头（3000Vp-p以内电压测试）
