产品型号： | WRM-122，WRN-230G,WRE-331G |
| 产品品牌： | 天彩康拓 | |
| 产品价格： | 1元/支 | |
| 所 在 地： | 北京 石景山区 | |
| 发布日期： | 2011-12-26 | |
 |
||
详细说明
工作原理
是基于赛贝克(seeback)效应，即两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电流，接上显示仪表，仪表上就指示同热电偶所产生的热电动势的温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
热电偶的种类
常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家 标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶 我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶,实际热电偶的种类为：13种。 特别增加了：一体化现场显示热电偶来自：中国传感器交易网(2张)
优点介绍
装配简单，更换方便压簧式感温元件，抗振性能好；测温范围大机械强度高，耐压性能好
基本结构

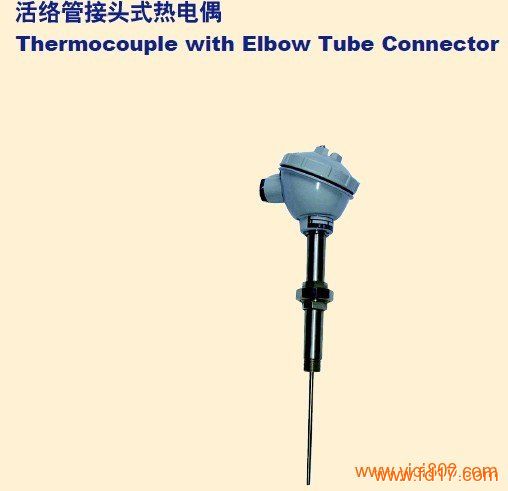

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，补偿导线并配几种安装主固定装置组成。补偿导线是特种导线，用于热电偶和二次（基地）仪表间的信号传输，能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的精确测量。用它们将热电偶与测量装置联接，以补偿热电偶连接处的温度变化所产生的误差，补偿导线应因芯线合金丝材质不同分为延长型和补偿型两种，而绝缘包覆层有塑料、氟塑料、玻璃纤维及带金属屏蔽电缆结构型式等。热电偶补偿导线标准：GB/T4989-94 热电偶用补偿导线热电偶补偿电缆标准：Q/3 2 0 8 3 1SQL07-96
技术指标
IEC584 (等同于装配热电偶GB/T16839）GB/T 16839.1-1997 热电偶第1部分 分度表 GB/T 16839.2-1997 热电偶 第2部分：允许JB/T5582-91 铠装热电偶的分类与技术要求可选型号： B型、S型、K型、E型热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度<80%时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93±3℃时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）。
