产品型号： | SD-C96V，SD-C80V，SD-C72V，SD-C48 |
| 产品品牌： | EPIN直流电流表和直流电压表 | |
| 产品价格： | 30元/只 | |
| 所 在 地： | 上海 浦东新区 | |
| 发布日期： | 2015-07-15 | |
 |
||
详细说明
SD系列动圈式（磁电系）直流仪表,直流电流表和直流电压表
EPIN产品型号：SD-C96A，SD-C80A，SD-C72A，SD-C48A 直流电流表

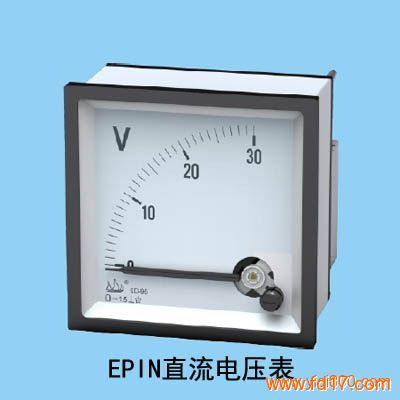

EPIN产品型号：SD-C96V，SD-C80V，SD-C72V，SD-C48V 直流电压表
精度等级： SD-C96 SD-C80 SD-C72为1.5级 SD-C48为2.5级
电流表直通规格：50uA 100uA 200uA 300uA 500uA 1mA 5mA 10mA 20mA 4-20mA 50mA 100mA 200mA 300mA 500mA 1A 2A
3A 5A 6A 10A 15A 20A 25A 30A 40A 50A 60A，SD-C48A仪表直通最大电流50A。
电流表变比规格：5A 10A 15A 20A 25A 30A 40A 50A 60A 75A 100A...10KA等外接分压为60mV或75mV的分流器使用。只要输入电压相同，同型号中各规格刻度盘均可互换且精度不变。
电流表过载倍率：① 无过载 ② 1.2倍过载
电压表直通规格：50mV 60mV 75mV 100mV 200mV 300mV 500mV 1V 5V 10V 30V 50V 100V 150V 200V 300V 400V 500V 600V。
电压表变比规格：450V 500V 600V 1000V 1500V 2000V 3000V 5000V等输入额定电流为5mA，且外附定值电阻器使用。
电压表过载倍率：① 无过载 ② 1.2倍过载
产品性能：所有仪表均为纯白色丝网印刷刻度盘。机芯采用增强PBT塑料和永久磁钢组建而成，具有良好的耐温抗震能力。外壳由普通ABS或阻燃ABS塑料制成，耐温可达到85℃；底座由PC或阻燃PC塑料制成，耐温可达到120℃；耐压均高于2000V安装采用高强度塑料夹持件
通过螺母拧紧式安装，即简单又牢固。。
测量原理及特点：磁电系仪表主要由一只永久磁钢和一只被两根游丝牵引着的动圈组成。测量时，当动圈里通入很小的电流时，这个动圈
就会受到磁场的作用力带动指针偏转，当其转矩与游丝的反作用力矩相平衡时，使动圈上的指针指示到某一刻度线位置时，此位置的示值
即为测量值。磁电系仪表是一种只可用在直流电路中测量的仪表。它的准确度高、灵敏度高、功率消耗小、刻度均匀，且受温度和外磁场
影响小，但过载能力稍差。
