产品型号： | SD-T96V，T80V，T72V，T48V |
| 产品品牌： | EPIN交流电流表和交流电压表 | |
| 产品价格： | 40元/只 | |
| 所 在 地： | 上海 浦东新区 | |
| 发布日期： | 2015-07-15 | |
 |
||
详细说明
SD系列动铁式（电磁系）交流仪表，交流电流表和交流电压表
EPIN产品型号：SD-T96A SD-T80A SD-T72A SD-T48A 交流电流表

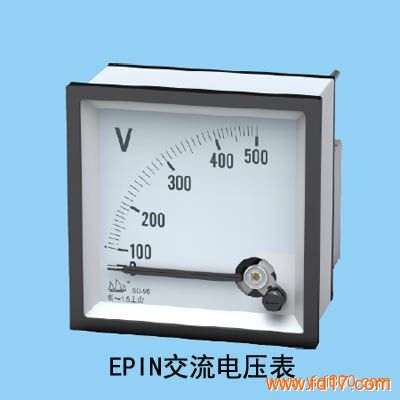

EPIN产品型号：SD-T96V SD-T80V SD-T72V SD-T48V 交流电压表
精度等级：
电流表直通规格：0.1A 0.5A 1A 1.5A 3A 5A 10A 15A 20A 25A 30A 40A 50A 60A 75A 100A，SD-T48A仪表直通最大电流50A。
（注：40A以上精度等级为2.5级）
电流表变比规格：10A 15A 20A 25A 30A 40A 50A 60A 75A 100A 120A 150A...10KA等外接次级电流为1A或5A的电流互感器使用。
只要过载倍率和输入电流相同，同型号中各规格刻度盘均可互换且精度不变。
电流表过载倍率：① 无过载 ② 1.2倍过载 ③ 2倍过载 ④ 5倍过载
电压表直通规格：30V 50V 75V 100V 120V 150V 200V 250V 300V 400V 450V 500V 600V。
电压表变比规格：400V 450V 500V 600V 1000V 1500V 2000V 3000V 5000V...450KV等外接次级电压为100V的电压互感器使用。
电压表过载倍率：① 无过载 ② 1.2倍过载
产品性能：所有仪表均为纯白色丝网印刷刻度盘。机芯采用增强PBT塑料和高性能导磁材料组建而成，具有良好的抗震耐温能力。外壳由普通ABS或阻燃ABS塑料制成，耐温可达到85℃；底座由PC或阻燃PC塑料制成，耐温可达到120℃；耐压均高于2000V。安装采用高强度塑
料夹持件和螺母配合铁质螺钉嵌入式安装，即简单又牢固。
测量原理及特点：电磁系仪表主要由一只内部装有静铁片的电磁线圈和一只装有牵引游丝的动铁片组成。测量时，在被测电流流经电磁线
圈所产生的磁场作用下，线圈中的静铁片和动铁片同时被磁化且磁场极性相同，根据同性磁极相互排斥的特性，两铁片间产生排斥力带动
指针偏转，当其转矩与游丝的反作用力矩相平衡时，使动铁片上的指针指示到某一刻度线位置时，此位置的示值即为测量值。
电磁系仪表是一种既可在交流电路及一般情况下也可用在直流电路中以真有效值指示的仪表，它的准确度较高，结构简单，耐过载能力强，且50Hz/60Hz线路可以通用，特殊频率订货时需注明频率值。
