产品型号： | PD211-1M4S9 |
| 产品品牌： | 贝思特 | |
| 产品价格： | 285元/只 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-10-17 | |
 |
||
详细说明

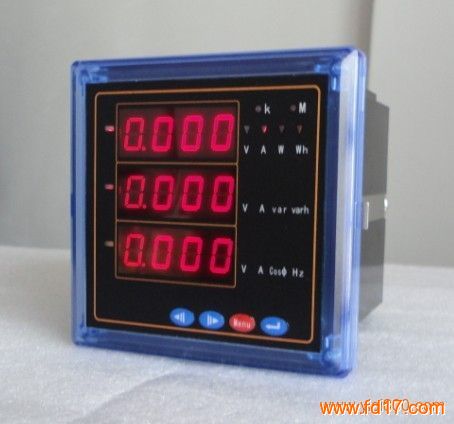

PD211-1M4S9 多功能电力仪表 贝思特实业上图
PD211-1M4S9 多功能电力仪表 贝思特实业设计
PD211-1M4S9 多功能电力仪表 贝思特实业生产
PD211-1M4S9 多功能电力仪表 贝思特实业销售
概述
PD211-1M4S9 多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的智能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。
技术参数
输
入
测
量
显
示
网络 三相三线、三相四线
电压 额定值 AC25~500v
过负荷 持续：1.2倍 瞬时：10倍/10s,请选PT
功 耗 <1VA(每相)
阻 抗 >500kΩ
精 度 RMS测量，精度等级0.5
电流 额定值 AC0~5A
过负荷 持续：1.2倍 瞬时：10倍/10s,请选CT
功 耗 <0.4VA(每相)
阻 抗 <2mΩ
精 度 RMS测量，精度等级0.5
频 率 45~65Hz
功 率 视在功率有功精度0.5级，无功精度1级
电 能 四象限计量有功精度1级，无功精度1.5级
谐 波 总谐波含量2-31次
输出方式: 2路电能脉冲输出+2路RS485，MODBUS-RTU协议输出
工作环境: -10~55℃，湿度≤93%rh的无腐蚀性场合
安全耐压: 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
电能测量: 有功无功电度测量范围0~99999999Mwh，超过此数值电度从0开始计数
工作电源: AC/DC85~270V
显示方式: LED数码显示
安装方式: 面板安装
开孔尺寸: 仪表外形：96*96； 开孔：91*91
仪表外形：120*120；开孔：112*112
仪表外形：80*80； 开孔：76*76
仪表外形：72*72； 开孔：67*67
仪表外形：48*48； 开孔：45*45
仪表外形：96*48； 开孔：91*45
仪表外形：160*80； 开孔：155*76
注意：采用交流供电时，建议在火线一侧安装1A保险丝。
电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
主要应用领域有
工业配电自动化系统 (内蒙古同煤鄂尔多斯矿业)
变电站自动化系统 (济南沙河35KV变电站)
发电厂厂用电系统 (延安电厂)
高低压开关柜 (广州鹏升电器设备有限公司)
智能大厦电气工程 (珠海市城市大酒店配电项目)
能效管理系统 (西藏电视台能源管理系统)
