台湾317青铜安全阀SV-S69

	产品型号：	SV-S69
	产品品牌：	台湾317阀门
	产品价格：	面议
	所 在 地：	上海 闵行区
	发布日期：	2018-03-23

详细说明

台湾317阀门上海依博罗阀门华东地区总经销

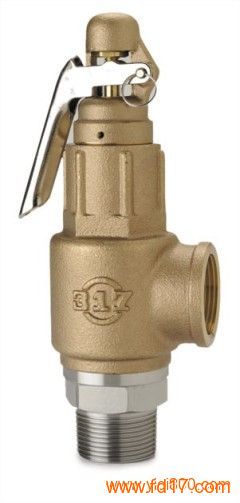

 台湾317青铜安全阀SV-S69

(SV-S69) BRONZE SAFETY RELIEF VALVE



MODEL: SV-S67 / SVP-S67 WITHOUT LEVER

MODEL: SV-S69 / SVP-S69  WITH LEVER



The Disc can be replaced with PTFE for good effect of anti-leakage. (Model: SVP-S67, SVP-S69)

Spring: 1/2”~1”: Steel or SUS304  1.1/4”~2”: Steel.



When placing order, please indicate Working Pressure







Working Fluid : S67

Non-Corrosive Gas, Non-Corrosive Liquid, Air, Steam, Water, Oil.


Working Fluid : S69

Non-Corrosive Gas, Air, Steam.


Working Temp:

-45℃～185℃


Working Pressure:

SV-S67 / SV-S69 :

0.3 ~ 10 Kgf/cm2  11 ~ 20 Kgf/cm2

SVP-S67 / SVP-S69 (PTFE)

3 ~ 10 Kgf/cm2


Thread End:

BSPT (BS21), NPT (ANSI B2.1)









MATERIAL:


No./ Parts

W/O Lever

SV-S67

SVP-S67


With Lever

SV-S69

SVP-S69




Type :

METAL TO METAL

PTFE


1

Valve Seat

SUS304

SUS304


2

Valve Disc / Seal

FORGE BRASS

BRASS + PTFE


3

Valve spindle

(Stem)

BRASS

BRASS


4

Valve Body

BRONZE

BRONZE


5

Spring Shoe

BsBM

BsBM


6

Adjusting Screw

BsBM

BsBM


7

Stop Nut

BsBM

BsBM


8

Cap

FORGE BRASS

FORGE BRASS


9

Lever (Type: S69)

STEEL

STEEL


10

Spring

SUS304 / STEEL

SUS304 / STEEL


11

Screw Washer

BsBM

BsBM


12

Hexagon Nut

BsBM

BsBM


13

Stop Bolt

BsBM

BsBM


14

Pin

BsBF

BsBF






--------------------------------------------------------------------------------




 This type of safety valve is characterized by regulating of pressure in valve rising and blowing-out when actuated and is the smallest and lightest valve, and also can be used in non-corrosive gases (air, oxygen, nitrogen, etc.) steam and liquids, such as water and oil. The sizes shown in the chart are subject to change without notice.







Nominal

Diameter

Valve Seat

Diameter D

Lift

  l

Effective Area mm2

L1

E

L2

F

Fitting Screw

Closed Type

Lever Type


2.22Dl

πD l

0.785D2

Inlet d1

Outlet d2

A mm

Weight

A1mm

Weight


12

12

0.52

13.32

18.84

113.0

29

50

PT 1/2

PF 1/2

138

0.52

161

0.59


19

19

0.76

32.05

45.36

283.3

36

58

PT 3/4

PF 3/4

150

0.66

172

0.74


25

25

1.00

55.50

78.53

490.6

40

70

PT 1

PF 1

180

1.09

202

1.19


32

32

1.28

90.93

128.67

803.8

50

82

PT 1.1/4

PF 1.1/4

206

1.90

222

1.94


38

38

1.52

128.22

181.45

1133.5

54

93

PT 1.1/2

PF 1.1/2

231

2.35

246

2.39


50

50

2.00

222.00

314.15

1962.5

67

102

PT 2

PF 2

265

3.85

282

4.11
