产品型号： | Z41H |
| 产品品牌： | 上海代益阀门 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 徐汇区 | |
| 发布日期： | 2017-12-30 | |
 |
||
详细说明
产品用途】

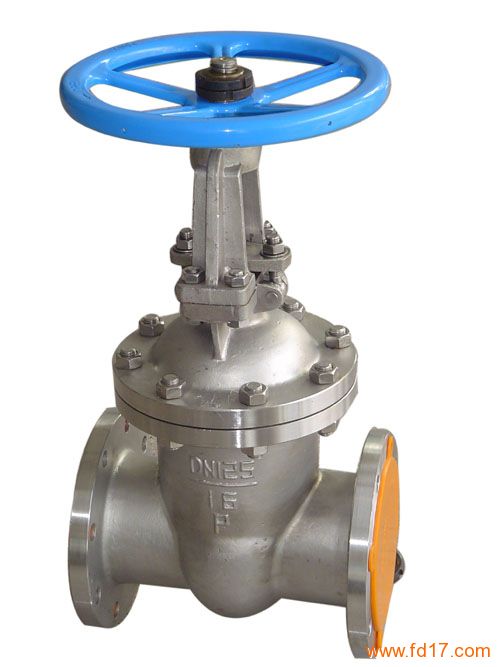

Z41W不锈钢法兰闸阀适用于公称压力PN1.6~16.0MPa,工作温度-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
【产品特点】
符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
采用楔式弹性闸板结构，密封面与垂直中心线成一角度，即两个密封面成楔形，在管路中主要起切断介质作用。中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
【产品执行标准】
设计与制造：GB12234-89
法兰尺寸：JB/T79-94
结构长度：GB12221-89
检验与试验：GB13927
【产品性能规范】
Z41W不锈钢法兰闸阀主要性能规范 型号公称压力（MPa）实验压力工作温度（℃）适用介质
强度（水）（Mpa）密封（水）空气低压密封空气（Mpa）
Z4IH-16C、Z41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类
返回页首
【产品零部件材质】
Z41W不锈钢法兰闸阀主要零件材质 阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列
闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE
压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2
螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
返回页首
【产品外形和连接尺寸】
Z41W不锈钢法兰闸阀主要连接尺寸 型号公称通径尺寸(mm)
LDD1D2b-fz-ΦdHD0
Z41W.6MPa 15 130 95 65 45 14-2 44 170 120
20 150 105 75 55 14-2 44 200 120
25 160 115 85 65 14-2 44 215 140
32 180 135 100 78 16-2 48 260 160
40 200 145 110 85 16-3 48 290 200
50 250 160 125 100 16-3 48 345 220
65 265 180 145 120 18-3 48 360 240
80 280 195 160 135 20-3 88 385 280
100 300 215 180 155 20-3 88 430 300
125 325 245 210 185 22-3 88 520 320
150 350 280 240 210 24-3 8-23 610 350
200 400 335 295 265 26-3 12-23 765 400
250 450 405 355 320 30-3 12-25 895 450
300 500 460 410 375 30-4 12-25 1145 500
350 550 520 470 435 34-4 16-25 1200 550
400 600 580 525 485 36-4 16-30 1400 600
450 650 640 585 545 40-4 20-30 1500 650
500 700 705 650 608 44-4 20-34 1630 700
600 800 840 770 718 48-5 20-41 1830 800
