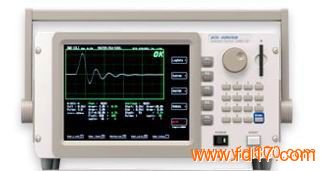

供应DWX-05层间短路测试机

	产品型号：	DWX-05、DWX-05/DWX-15/DWX-10LI
	产品品牌：
	产品价格：	面议
	所 在 地：	广东 深圳市
	发布日期：	2013-04-02

详细说明

本测试机系瞬间施加Impulse 至测试线圈，利用其能量损失，经类比/数位转换计算（10ns）,自动判定OK/NG结果；与一般传统电流式（破坏式）之测试方式不同，不会对产品造成潜在性的破坏。





产品特点：


■     8.4英寸超大彩色TFT液晶萤幕;


■     创新的低感线圈(5uH以上)测试.(SMD Pcwer Inductors、Choke、微型马达，变压器……等)


■     最高5000V Impulse输入电压；


■     Q值、L值、CORONA VALUE可同 时侦测，准确度高；


■     利用不同颜色区隔标准波和测试波，可清楚目视其差异性；


■     简易的旋转盘式操作


■     内建196组波形记忆和700组Flash记忆卡；


■     10ns取样速率；（频率为100MHZ）


■     可与PLC控制器或电脑连线，供自动化测试；（具RS-232C、Printer Port、I/O Parallel、Ethernet Adaptor等界面）


■     外型轻巧，攜帶方便 (附把手)





检测项目：


层间短路（Layer Short）、电暈放电（Corona Discharge）、繞线绝缘不良、跨槽、碎线夹繞、漆包线Pin Hole、 Coating层偏心/不均龟裂、伸张绝缘差、断线、圈数不对、线径不同、铁心碰撞。





适用产品：


变压器，马达，电感等各类线圈。（如Inverter TR、SMD Power Inductors、Choke、消磁线圈，电磁閥、 散热风扇、剎车磁铁、启动马达、感应马达、微小马达、安定器…等)
