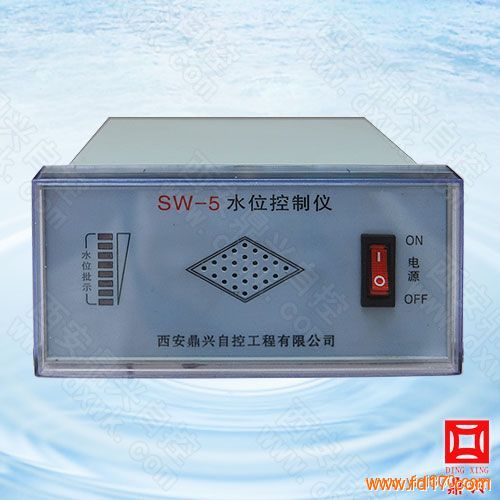

产品型号： | SW-5 |
| 产品品牌： | 鼎兴 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2014-12-20 | |
 |
||
详细说明
一、概述
水位控制器，由显控仪表和传感器两部分组成。被测介质为水、油、酸、碱、工业污水等导电及非导电液体。水位控制器广泛应用于石油、化工、电站、冶金、轻工、制药、造纸、食品及自来水厂和污水处理等领域的自动控制系统中，主要对多种敞口和密闭容器及地下水池、水槽内介质进行测量和远程控制，并可在中央控制室或仪表控制台上进行监控、显示、报警。
二、技术特性
一次传感器
由浮球、检测管、法兰及接线盒等组成
1、测量范围：S型≤4M，G型、F型：≤12M。
2、H1、H2均不能小于100mm。
3、工作温度：G型、F型：-40℃～120℃, S型：-5℃～45℃，大于上述温度，需要定做。
4、工作压力：G型:0.6 MPa, F型：0.25MPa, S型常压，大于上述值时，可以定做。
5、被测介质密度：>0.7g/cm3。
6、被测介质粘度：<1.25st（≤50×10-3Pa.S）。
7、检测管一般用Φ20的不锈钢（1Cr18Ni9Ti）或防腐场合用聚四氟乙烯（或F46）制造。
8、浮球为Φ120不锈钢（1Cr18Ni9Ti）球制作，用于防腐场合采用聚四氟乙烯（或F46） 保护层。塑料浮球直径为Φ140，浮筒为Φ100。
三、工作原理
1、 水位控制器的传感器垂直安装于被测液体中，在液体浮力的作用下，内部带有磁钢的浮球，随液位变化而产生位移。磁钢的磁场作用于传感器检测管内的湿（干）簧管，使其触点吸合或断开，形成传感器输出阻值的变化。通过显示表将阻值的变化转换成相对应的LED发光二极管亮熄，从而模拟出被测液位的高低变化，当液位在两湿（干）簧管之间时不吸合，显示表保持上一位置，直到下一湿（干）簧管动作，保证其不出现暗区。
2、 液位报警点是预先设定的，当液位达到预定的设定点时，显示表内继电器动作，通过继电器触点的通断，给出相应上、下限报警信号及输出控制信号，以实现液位显示和控制的自动化。
