产品型号： | AR8001 |
| 产品品牌： | DW | |
| 产品价格： | 1100元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2015-05-14 | |
 |
||
详细说明
产品简介：

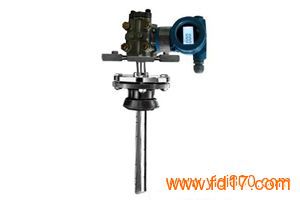

我公司生产的阿牛巴流量计是采用高低压的差压测量原理测量流体上游的动压力与下游的静压力之间形成的压差，从而达到测量流量的目的。测量管道直径在DN30mm到DN12000mm之间。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量，具有较高的稳定性和重复性。本产品设计理论符合伯努利方程原理，通过欧盟CE质量认证，通过自动化设计技术专利注册。
主要特点：
设计新颖、结构合理、精度高
•准确度高，稳定性好
设计合理，安装方便、经济
有利于管道布局
压力损失小，能源损耗少
产品参数：
一、规格：DN50-DN5000(mm)；插入式：DN500-DN5000(mm)；
二、测量准确度：±0.5%、±0.2%；重复性：±0.1%；
三、范围度：体积流量：10：1；100;1.质量流量：8：1；
四、工作压力：均速管无提出功能型：≤29.00MPa；均速管可提出型：≤10MPa；
五、流体温度：≤450℃；
六、介质粘度：≤30CP（相当于重油）；
七、本体材质：传感器、三阀组：均为316L不锈钢、合金钢、哈氏合金、蒙乃尔等材质任选；
配套件材质：法兰：316L不锈钢或碳钢、合金钢、哈氏合金、蒙乃尔等材质任选；
八、适用范围：
• 气体输送和液体输送
• 能源研究，蒸汽锅炉热效率，水泵效率， 气体压缩机效率和燃料消耗；
• 过程控制：输入输出、比率/平衡；冷却水或空气；蒸汽加热
• 化学工业中加料
• 负载平衡：泵、压缩机、冷却器、过滤器
工作原理：
安装要求
1、 安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。 序号上游侧局部阻力件形式上游侧下
序号 上游侧局部阻力件形式 上游侧 下
游
侧
无整流器 有整流器
与检测杆在同一平面内 与检测杆不在同一平面内
1 有一个90°弯头或三通 7D 9D 6D 3D
2 在同一平面内有两个90°弯头 * * 9D 14D 8D 3D
3 在不同一平面内有两个90°弯头 * * 19D 24D 9D 4D
4 管道直径改变（收或扩） 8D 8D 8D 3D
5 部分开启的闸阀、球阀或其它节流阀 24D 24D 9D 4D
注：*D为管道标称直径，所给出数据为距离第二个弯头的长度。
2、 检测杆插入位置的角度允许偏差范围见图五。
3、 对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内;测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内;测量蒸汽时检测杆应水平插入，见图六：
4、 管道上开孔尺寸Φ40。
5、 补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。
