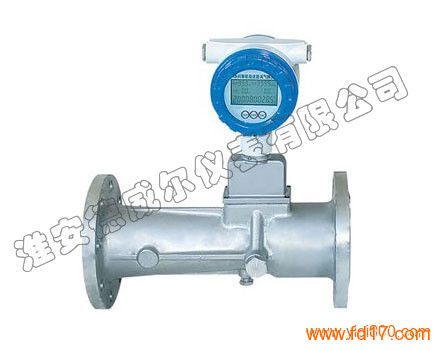

DW-LUY旋进漩涡流量计
一、概述
DW-LUY系列旋进旋涡流量计是本厂自行设计开发的，具有国内领先水平的新型气体流量仪表。是利用流体旋涡的进动现象，采用压电晶体作传感元件，结合微机技术设计而成。该项技术填补了国内空白，达到了国内同类产品先进水平，产品已通过省级新产品鉴定。产品广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体的流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。
二、产品特点
● 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无需维护；
● 采用先进的电脑芯片，集成度高，体积小，性能好，整机功能强；
● 采用专用显示屏，显示位数多，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数。
● 采用EEPROM技术，各参数设置方便，并可保存400组流量数据；
● 脉冲、模拟信号输出，并具有RS485接口；
● 采用专用MODEM，通过电话网络可实现计算机远程集中管理。
DW-LUY-BII智能型流量计集流量计、微电脑、压力、温度传感器于一体，采用内置式结构，使结构更紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；LUY-BIIS采用双检测技术有效地提高了信号检测强度，成功得抑制了由管线振动引起的干扰。
三、工作原理
流量传感器壳体剖面的型线类似文丘利管的型线，两头大中间小，入口侧的收缩段内有一组强制产生旋涡的导流叶片，出口侧有一个消除旋涡流的整流栅，使流体恢复轴向流动。当流体流入流量流量传感器时，入口处的导流叶片迫使轴向流动的流体旋转，并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时，随着管截面的缩小，旋涡流集中在中心轴上，当旋涡流体进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始作二次旋转，旋涡流出现转折点（在这一点上流体的轴向速度分量为零），形成旋涡进动现象，故称旋进旋涡。检测元件测得该进动频率信号后，由二次仪表显示出流量总量、温度、压力等。
四、技术参数
序号
项 目
主要性能指标
1
公称通径DN(mm)
25
32
50
80
100
150
200
2
流量范围
(m3／h)
1.2～10
2～25
4～60
10～150
30～450
60～900
135～2000
240～3600
3
准确度等级
1.0级；1.5级(其相应的基本误差限为± 1.0%； ±1.5%)
4
重复性(%)
<基本误差限的1/3
5
过流量能力
最大流量的1倍
6
工作压力(MPa)
PN1.6、2.5、4.0、6.4
7
介质温度(℃)
－30～70
8
压力损失(MPa)
△P=ρ／1.205 ×△PN
9
输出信号
方式
脉冲：低电平＜0．7V ； 高电平VD—1V(VD一外供电电压)
模拟：4mA—20mA
RS 485通讯接口
10
表体材料
铝合金、不锈钢(>2.5MPa)
11
适用介质
气体
12
环境条件
温度：-30℃～55℃ 湿度：5%～95% 大气压力：86 kPa～106kPa
13
供电方式及功耗
普通型
内供电3VDC功耗＜80μA
外供电6～24V DC功耗＜20mA
智能型(压温一体化)
内供电3.6VDC功耗<200μA
外供电12～24V DC功耗<100mA
14
防爆等级
防爆标志：Exd,, , , ⅡBT4；ExibⅡBT6(LUY-B1)
15
执行标准
产品标准： Q／FM 01-2002《LUY系列旋进旋涡流量计》
检定规程：JJG 198-1994《速度式流量计检定规程》
五、产品选型
代号
口径
流量范围m3/h
DW-LUY-25
DN25
2．5～30
DW-LUY-32
DN32
4．5～60
DW-LUY-50
DN50
10～150
DW-LUY-80
DN80
28～400
DW-LUY-100
DN100
50～800
DW-LUY-150
DN150
150～2250
DW-LUY-200
DN200
360～3600
代号
功能1
N
无温压补偿
Y
带温压补偿
代号
输出型号
F1
4-20mA输出（二线制）
F2
4-20mA输出（三线制）
F3
RS485通讯接口
代号
功能2
E1
1.0级
E2
1．5级
T
常温
P1
1．6Mpa
P2
2．5Mpa
P3
4．0Mpa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
铝合金
