产品型号： | USM Vision |
| 产品品牌： | 美国GE | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 浦东新区 | |
| 发布日期： | 2017-07-31 | |
 |
||
详细说明
USM Vision致力于：
能源建设
使用前检测
碳钢管材
直径从73毫米（2.875英寸）至1219毫米（48英寸）
厚度6mm（1/4“）至50mm(2”) 时自动设置模式，无需人工操作
环形焊缝
基于几何尺寸限制选择单晶或双晶探头
其他类型的焊缝及缺陷
超声波探伤仪的基本原理：
超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种不连续往往又造成声阻抗的不一致，超声波探伤仪由反射定理我们知道，超声波探伤仪在两种不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。超声波探伤仪脉冲反射式超声波探伤仪就是根据这个原理设计的。
笃挚仪器代理的USM Vision提供了一套优化的解决方案，它把超声波先进技术应用到管道焊缝检测，用于替代射线检测，消除了胶片射线检测技术的限制。该方案将检测工作分成多个模块，根据每个模块对人员技术水平的要求，安排不同的技术人员。高级技术人员主要用于确认检测计划和分析检测结果，而普通的一级或二级操作人员用于现场检测和创建检测计划。通过该方案，能够限度发挥各级技术人员的价值，降低人员使用成本。所有的这些在不损失检测精度和可靠性的前提下实现生产力的大幅度提高。
USM Vision超声波探伤仪规格:
USM Vision提供了一种完整的焊缝检测方案，包括：
• 用于创建检测方案及自动生成UT设置的IPC软件。集成了以一个基于国际规范和标准的数据库并通过光学追踪功能验证UT参数

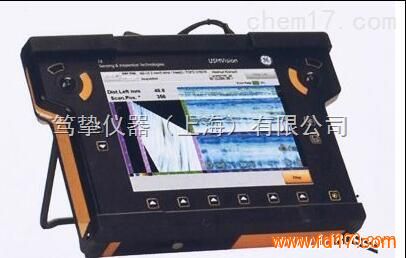

• USM Vision手持式探伤仪具有如下特征：
• 传统通道，TOFD，16/64相控阵，实时量修正图像，A扫描存储
• 通过两个旋转工具和独特的用户界面操作一台定点设备
• 对于未经培训的操作员而言同样易于使用
• 26.5cm(10.4寸)1024*768分辨率的彩色触摸屏
• 重量仅为4千克（8.8磅）
• 支持电池热插拔更换以不间断操作
• 坚固耐用，橡胶机架，IP54
• 规格：
顶长：367cm(144.4")
底长：310cm(122")
宽：250cm(98.4")
高：60至100cm不等（23.6"到39.3"）
• 现代个人电脑界面，包括通用USB接口，以太网，无线连接
• USM Vision可以操作IPC和分析软件
• 移动部件
• 一个手动的TOFD和相控阵编码扫查器包括：
• 带磁轮手持式推车
• 用于管道检测的可选链条
• 装备有探头和中线指示的把手，TOFD和PA楔块叉
• 移动部件
• 用于指定管道范围和检测规范相关的探头和楔块
• 分析和报告用的Rhythm Review4.0软件
• 具有存档、共享和高级报告功能的可选择的Rhythm模块
