产品型号： | DTSY9791 |
| 产品品牌： | 三鑫亿安 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 通州区 | |
| 发布日期： | 2016-03-07 | |
 |
||
详细说明
一、产品简介
1.1概述
DTSY9791型三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。
该表性能指标符合GB/T 17215.321-2008《交流电测量设备 特殊要求》第21部分静止式有功电能表（1级和2级）、JJG596-2012 《电子式电能表》、GB/T17215.301-2007《多功能电能表 特殊要求》标准，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。售电系统主站与电能表数据交互的安全性和完整性由严格的安全认证来保障，安全认证所涉及的数据结构和操作流程符合Q/GDW 1365-2013《智能电能表信息交换安全认证技术规范》对费控电能表的各项技术要求。
1.2技术指示
1.2.1主要技术参数
l 规格型号与脉冲常数对照表（具体参数以各表的铭牌为主）
型 号
类 别
参比电压Un
(V)
额定电流In
(A)
有功脉冲常数(imp/kWh)
无功脉冲常数(imp/kvarh)
DTSY9791
三相四线
3×57.7/100
3×1.5(6)
20000
20000
3×3(6)
20000
20000
3×5(6)
20000
20000
3×220/380
3×1.5(6)
6400
6400
3×3(6)
6400
6400
3×5(6)
6400
6400
3×5(20)
1600
1600
3×5(20)
1200
1200
3×5(40)
600
600
3×10(40)
600
600
3×10(60)
400
400
3×15(60)
400
400
3×20(80)
320
320
3×10 (100)
300
300
l 准确度等级：有功1级 无功2级
l 额定频率： 50Hz
l 起动电流： 直接接入式表，0.004In，经电流互感器接入式表，0.002In。
l 潜动： 具有防潜动逻辑设计
l 外型尺寸： 290mm×170mm×85mm
l 重量： 约2.4kg
l 电气参数：
正常工作电压
0.8Un～1.15Un
极限工作电压
0.7Un～1.2Un
电压线路功耗
≤ 1.5W和6VA
电流线路功耗
＜1VA
时钟电池电压
3.6V
停电抄表电池电压
6V
l 电池时钟工作参数：
时钟准确度(日误差)
≤0.5S (23℃)
时钟电池容量
≥1200mAh
抄表电池容量
≥2000mAh（2节）
停电后数据保存时间
≥10年
l 气候条件：
正常工作温度
-25℃～+60℃
极限工作温度
-40℃～+70℃
贮存和运输温度
-40℃～+70℃
贮存和工作湿度
≤75%
l 技术参数：
费率数
4
时段数
14
计度范围
-799999.99 kWh～799999.99 kWh , -799999.99 kvarh～799999.99 kvarh
显示
液晶
通讯
RS485口：1200bps～9600 bps、红外接口：1200bps
通讯规约
《DL/T645–2007多功能电能表通信协议》
1.2.2外形说明
外壳具有ABS及聚碳酸酯材料制成并可在电表生命周期结束后重复利用，符合相关的环保规定。表壳保证了双重绝缘并符合国家标准中防尘，防水，阻燃，防护的相关指标。外形美观，结构合理，安装方便。外形及说明见图1所示。

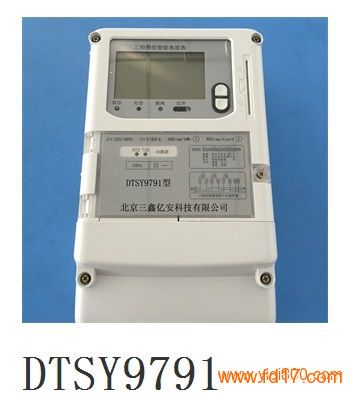

图1 DTSY9791型三相费控智能电能表外形说明图
翻开透明翻盖，右边有一块小盖板，打开小盖板可见一个电池槽，电池槽中安装有两节3V锂电池，供停电唤醒时使用(电表内部已焊有一节3.6V时钟电池用于维持内部数据不变及时钟运行)。安装时注意电池的正、负极方向。小盖板下方有一个按键为编程按键。
1.2.3安装说明
电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。
电能表上部有挂钩螺钉孔，用PWM4×10螺钉固定，电表下部有2个安装孔，用PA4×10或PA4×12自攻螺钉固定。按下图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上。
电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
图2 DTSY9791型三相费控智能电能表 侧视/后视尺寸简图
图3 载波模块尺寸图
1.2.4端子接线图（仅供参考，具体见端钮盒反面接线图）
单485
双485
1）功能端子接线图
继电器内置
3) 三相四线电源端子接线图
互 感 式
3×57.7/100V ≤3×1.5（6）A 3×220/380V ≤3×1.5（6）A
直 入 式
(大电流／中电流)
二、仪表基本功能
分时计量功能、需量测量功能、远程费控功能、事件记录功能、液晶显示功能、编程功能、RS485与近红外、载波（可选）通讯功能等。
2.1.1液晶显示说明
液晶全显图
液晶显示符号说明
