一、产品简介
1.1概述
DDSY9791型单相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。
该表性能指标符合GB/T 17215.321-2008《交流电测量设备 特殊要求》第21部分静止式有功电能表（1级和2级）、DL/T 614–2007《多功能电能表》标准和GB/T17215.301-2007《多功能电能表 特殊要求》标准，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。售电系统主站与电能表数据交互的安全性和完整性由严格的安全认证来保障，安全认证所涉及的数据结构和操作流程符合Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》对费控电能表的各项技术要求。
1.2技术指示
1.2.1主要技术参数
l 规格型号与仪表常数对照表（具体以各型号表的铭牌为主）
电压(V)
最大电流(A)
推荐常数(imp/kWh)
单相直通
220
20
3200
220
30
2400
220
40
1600
220
50
1600
单相直通
电压(V)
最大电流(A)
推荐常数(imp/kWh)
220
60
1200
220
80
800
220
100
800
220
120
600
单相经互感器
电压(V)
最大电流(A)
推荐常数(imp/kWh)
220
6
12000
l 准确度等级：有功2级
l 额定频率： 50Hz
l 起动电流： 直接接入式表，0.004In
l 潜动： 具有防潜动逻辑设计
外型尺寸： 160mm（高）×112mm（宽）×71mm（厚）
l 重量： 约0.78kg
l 电气参数：
正常工作电压
0.8Un～1.15Un
极限工作电压
0.7Un～1.2Un
电压线路功耗
≤ 1.5W和6VA
电流线路功耗
＜1VA
时钟电池电压
3.6V
l 电池时钟工作参数：
时钟准确度(日误差)
≤0.5S (23℃)
时钟电池容量
≥1200mAh
停电后数据保存时间
≥10年(用新电池)
l 气候条件：
正常工作温度
-25℃～+60℃
极限工作温度
-40℃～+70℃
贮存和运输温度
-40℃～+70℃
贮存和工作湿度
≤85%
l 技术参数：
费率数
4
时段数
14
计度范围
-799999.99 kWh～799999.99 kWh
显示
液晶
通讯
RS485口：1200bps～9600 bps、红外接口：1200bps
通讯规约
《DL/T645–2007多功能电能表通信协议》
1.2.2外形说明
外壳具有ABS及聚碳酸酯材料制成并可在电表生命周期结束后重复利用，符合相关的环保规定。表壳保证了双重绝缘并符合国家标准中防尘，防水，阻燃，防护的相关指标。外形美观，结构合理，安装方便。外形及说明见图1所示。

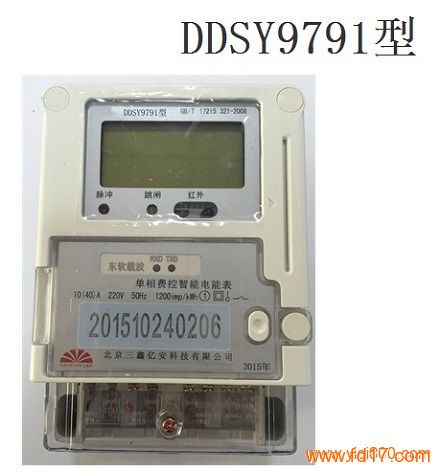

图1 DDSY791型单相费控智能电能表外形说明图
1.2.3安装说明
电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。
电能表上部有挂钩螺钉孔，用PWM4′10螺钉固定，电表下部有2个安装孔，用PA4′10或PA4′12自攻螺钉固定。按下图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上。
电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
图2 DDSY9791型单相费控智能电能表 俯视图、后视图：
图3 载波模块图
继电器内置：
表A-1 直接接入式电能表接线端子定义
1
相线接线端子
7
脉冲接线端子
2
相线接线端子
8
脉冲接线端子
3
零线接线端子
9
多功能输出口接线端子
4
零线接线端子
10
多功能输出口接线端子
5
跳闸控制端子
11
485-A接线端子
6
跳闸控制端子
12
485-B接线端子
二、仪表基本功能
分时计量功能、远程费控功能、事件记录功能、液晶显示功能、RS485与近红外、载波通讯功能等。
2.1.1液晶显示说明
液晶全显图
液晶显示符号说明
2.1.2 显示要求
1）、自动循环显示内容：
序号
显 示 项 目
1
当前有功总电量
2
电能表通信地址低8
3
电能表通信地址高4
2）、按键显示内容：
序号
显 示 项 目
01
当前有功总电量
02
当前有功尖电量
03
当前有功峰电量
04
当前有功平电量
05
当前有功谷电量
06
上1月有功总电量
07
上1月有功尖电量
08
上1月有功峰电量
09
上1月有功平电量
10
上1月有功谷电量
11
上2月有功总电量
12
上2月有功尖电量
13
上2月有功峰电量
14
上2月有功平电量
15
上2月有功谷电量
16
用户号低8位 00000000
17
用户号高4位 0000
18
表号低8位
19
表号高4位
20
当前日期
21
当前时间
22
电压
23
电流
24
零线电流
25
功率
26
功率因数
27
故障代码
