产品型号： | KJ330-J型 |
| 产品品牌： | 济宁东亚 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 山东 济宁市 | |
| 发布日期： | 2010-11-25 | |
 |
||
详细说明

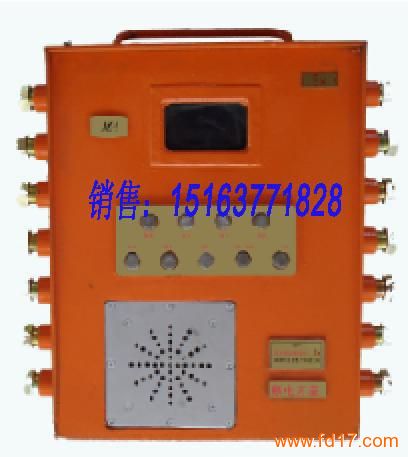

KJ330-J型矿用信息传输接口
KJJ330型矿用信息传输接口是人员定位系统的一个部件，用于实现地面中心站计算机与KJF203运输监控分站或人员定位系统读卡器之间电气上的连接，本产品安装在地面安全场所如中心站机房。
KJJ330型矿用信息传输接口为一般兼矿用本安型电器设备，其防爆标志为[Exib]I，KJJ330为2400波特率，电路形式相同。在接发送端，电阻保护式安全栅出口为本质安全型电路，本产品经安全检查机关检查通过，可与在具有瓦斯环境井下安装的KJ329煤矿带式运输监控系统及KJ330矿用人员管理系统配接使用。
1． 接收部分：
井下分站通过CAN总线传送来信号，通过CAN接口进入单片机，经过总线仲裁机制解调后，变成标准的RS-232C送给地面中心站计算机。
2． 发送部分：
中心站计算机发出的控制命令（标准的RS-232）信号，通过CPU处理成相应通讯协议，通过CAN总线接口送到数据总线，完成向井下分站信息发送。
