产品型号： | DL3020 |
| 产品品牌： | 度量 | |
| 产品价格： | 998元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-10-15 | |
 |
||
详细说明

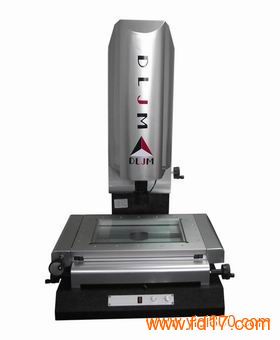

标题：度量2.5次元业界标杆产业
关键词：2.5次元，2.5次影像仪，智泰2.5次元，万豪2.5次元，度量2.5次元，
描述：2.5次元是影像测量仪的升级产品。其利用光学成像原理测量，适用于以二坐标测量为目的一切领域。2.5次元可简单三维测量，完成以下任务：光学测量高度，平面度测量，沉角测量。结合MCP测针，可完成多项三坐标测量仪功能！
主要特征：
度量2.5次元采用业界的标杆软件SVM，核心算法经过国际权威认证机构PTB认证。
比智泰2.5次元，万豪2.5次元，2.5次元都高端。
核心零部件全部采用进口，经过严格、规范的组装及调试。
光栅尺采用进口开放式高分辨率玻璃，精度达0.05μm，maxon伺服马达瑞士进口。
采用德国HEIDENHAIN专用高精度运动控制卡，采用进口迈创专用图像采集卡。
2.5次影像仪高精度全铝工作台结构，做工精致。
先进的XY平面精度校验方式，保证真正的空间精度，四轴CNC控制，高速运行稳定。
连续自动变倍无需人工校验，可以直接使用。
造型及结构经过国际化的专业设计团队设计，符合工程学原理。
2.5次元有超强完善的2.5D几何量测功能，适用于解决批量工件或复杂尺寸检测效率，强调快速，精准，
品质保证，提供影像截取，比对，校正，补偿，自动寻边，自动取点，处对对焦，等功能。灵活丰富的
测量功能，实用的构造功能，基本的几何图元测量，功能强大的影像测量工具，SPC输出，多种格式输出
技术参数：
仪器型号 2010 3020 4030 5040
金属台尺寸(mm) 470×240 570×470 710*610 910*710
玻璃台尺寸(mm) 240×120 340×240 440×340 540*440
运动行程(mm) 200×100 300×200 400×300 500*400
仪器重量（kg） 220 250 330 420
外型尺寸 670x510x900 670x510x900 880*610*900 980*800*900
摄像机 SONY彩色1/3"CCD摄像
物镜 0.7-4.5X
电视总倍率 30-190X
物方视场 14-2.2mm
工作距离 75mm
误差 (3+L/200)μm
Z轴调焦升降：200mm X.Y坐标示值误差≤(3+L/200)μm(L为被测长度)
