产品型号： | DYTZ |
| 产品品牌： | 鼎诚 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 山东 济宁市 | |
| 发布日期： | 2014-08-09 | |
 |
||
详细说明
整体直式电液推杆
产品名称： DYTZ型整体直式电液推杆
产品类别： DYTZ型整体直式电液推杆
比较的项目
电液推杆 电动推杆 电动执行机构 液压缸 汽缸
过载自动保护功能 优 差 差-可 优 良
自琐功能 优 优 差 优 差
带负荷启动 优 差-可 可 极优 可
不烧毁电机 优 差 差 优 /
额定范围内输出力的无级调节 优 / 可 优 差
额定范围内速度的无级调节 优 差 差 优 /
额定范围内行程的无级调节 优 优 优 优 差
输出力 大 小 大 大 小
投资 一般 低 高 高 极高
节能效果 好 好 差 差 差
机械效率 高 低 低 高 低
控制方法 简 简 繁 简 简
维护量 少 少 多 少 多
故障率 少 多 多 一般 多
冲击力 小 大 大 小 极大
噪音 低 低 高 低 极高
体积 一般 小 大 小 大
造型说明
电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据拥护特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节（行程开关定位）。除上述三种调节功能定货时必须文字注明外，其他请参照型号编制方式，认真填写六大要素。

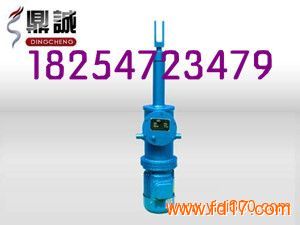

DYTZ型整体直式电液推杆
DYTZ型整体直式电液推杆外形尺寸及安装尺寸：
DYTZ型整体直式电液推杆技术参数（选型表）
型号 额定输出力
（10N） 额定速度
（mm/s） 电机型号 行程制造范围
（mm） 行程制造范围
（mm）
推力 拉力 推速 拉速
DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110
DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110
DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110
DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80
DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60
DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60
DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50
DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50
DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40
DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35
DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。
3、表中速度范围为水平使用时的范围，向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的典型号及功率，知该型号推杆在额定输出力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。
型号 外形尺寸（mm） 安装尺寸（mm）
L L1 D1 A l1 2 d(e9) m n d1 d2 D3(E9) d4
DYTZ450-/110 880+s 635+s 200 620+1/2S 20 60 30 240 180 20 50 15 50
DYTZ700-/110 895+s 635+s 200 620+1/2S 20 60 30 240 180 20 50 16 50
DYTZ1000-/110 920+s 635+s 200 620+1/2S 20 60 30 240 180 20 50 16 50
DYTZ1750-/90 990+s 670+s 250 650+1/2S 20 70 30 240 180 40 64 20 50
50DYTZ2500-/90 990+s 670+s 250 650+1/2S 20 70 30 240 180 40 64 20 50
DYTZ3000-/90 990+s 670+s 250 670+1/2S 20 70 30 240 180 40 64 20 50
DYTZ4000-/80 1010+s 690+s 250 670+1/2S 20 70 40 240 180 40 64 20 50
DYTZ5000-/60 1055+s 715+s 250 670+1/2S 20 70 40 270 210 40 64 20 50
DYTZ6000-/60 1075+s 735+s 300 700+1/2S 25 65 50 340 240 40 72 25 50
DYTZ7000-/50 1075+s 735+s 300 700+1/2S 25 65 50 340 240 40 72 25 60
DYTZ8000-/50 1095+s 755+s 300 700+1/2S 25 65 50 340 240 40 72 25 60
DYTZ10000-/20 1190+s 795+s 300 700+1/2S 25 65 50 360 260 40 72 25 60
DYTZ15000-/20 1270+s 835+s 300 700+1/2S 40 90 60 400 280 50 110 30 70
DYTZ20000-/20 1470+s 980+s 300 750+1/2S 50 120 60 440 320 60 125 40 90
