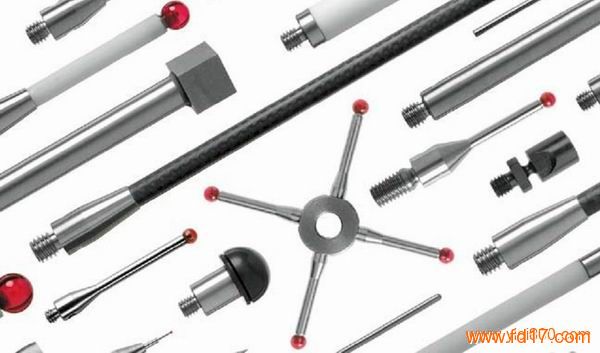

英国Renishaw M2测针

	产品型号：	Renishaw M2
	产品品牌：	雷尼绍
	产品价格：	面议
	所 在 地：	广东 东莞市
	发布日期：	2016-01-25

详细说明

产品说明
【产品名称】：英国Renishaw M2测针
【产品规格】：英国Renishaw M2测针
【详细内容】

订货号  测杆材料  测杆直径 (mm)  测球材料  测球直径 (mm)  总长 (mm)  质量 (g)
A-5000-3603  不锈钢  1.50  红宝石  3.00  10.00  0.40

A-5000-3609  不锈钢  1.40  红宝石  2.00  16.30  0.44
A-5000-4154  不锈钢  1.50  红宝石  4.00  10.00  0.40
A-5000-4155  不锈钢  2.50  红宝石  5.00  10.00  0.70
A-5000-4156  不锈钢  2.50  红宝石  6.00  10.00  0.90
A-5000-4158  不锈钢  8.00  红宝石  8.00  11.00  1.50
A-5000-4160  不锈钢  1.50  红宝石  3.00  20.00  0.50
A-5000-4161  不锈钢  1.50  红宝石  4.00  20.00  0.60
A-5000-7800  碳化钨  0.20  红宝石  0.30  10.00  0.30
A-5000-7801  碳化钨  0.50  红宝石  0.70  10.00  0.30
A-5000-7802  不锈钢  0.70  红宝石  1.50  10.00  0.30
A-5000-7803  不锈钢  1.00  红宝石  2.50  10.00  0.30
A-5000-7804  不锈钢  1.40  红宝石  2.50  20.00  0.40
A-5000-7805  碳化钨  0.34  红宝石  0.50  10.25  0.30
A-5000-7806  不锈钢  0.70  红宝石  1.00  10.00  0.30
A-5000-7807  不锈钢  0.98  红宝石  2.00  10.20  0.30
A-5000-7808  碳化钨  0.70  红宝石  1.00  20.50  0.50
A-5000-8663  碳化钨  0.67  红宝石  1.00  27.50  0.40
A-5003-0033  碳化钨  0.79  红宝石  1.00  20.00  0.41

A-5003-0034  碳化钨  1.00  红宝石  1.50  20.00  0.50
A-5003-0035  碳化钨  1.00  红宝石  1.50  30.00  0.58


如何选择工件检测专用测针
A = 测球直径
B = 总长

C = 测杆直径

D = 有效工作长度

总长
雷尼绍对测针总长度的标准定义，是从测针的后安装端面到测球中心的长度。

有效工作长度 (EWL)
有效工作长度是在零件法线方向测量时，从测球中心到测杆与被测目标干涉点之间的距离。

测针选型规则
可使用一些简单的测针选型规则，使大多数测头测量应用实现最高精度。

尽量选用短测针
测针直径越小其弯曲或变形量越大，精度也就越低。使用尽可能短的测针是您的最佳选择。

尽量减少接头
每增加一个测针与加长杆的连接，便增加了一个潜在的弯曲和变形点。在应用中尽可能减少测针组件数。

选用的测球直径要尽量大
理由如下：

这样能增大测球/测杆的距离，从而减少由于碰撞测杆所引起的误触发，并增加了有效工作长度；
测球越大可用的测杆直径也越大，增加了测针的刚性；
红宝石测球直径越大，受被测工件表面光洁度的影响越小。
有效工作长度还受到装配公差的影响。为此，雷尼绍测针是按照严格标准在受控条件下组装的。
