产品型号： | VMS-1510T～VSM-5030T |
| 产品品牌： | HUAN TEN | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2010-07-23 | |
 |
||
详细说明

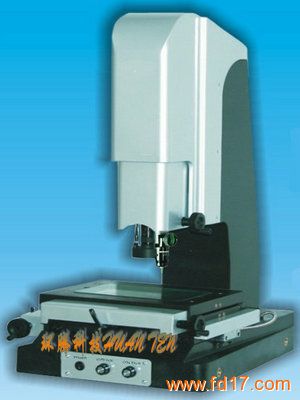

经济型三次元产品介绍
经济型三次元光学影像仪适用于以二次元及三次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
经济型三次元产品特点
◆具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；
◆仪器备有RS-232接口，与电脑连接后，采用影像及三次元一体的软件测绘图形进行处理及输出；
◆由测量工作台、光栅尺、英国Renishaw精密探头与数据处理器组成数字元测量及数据处理系统；
◆标备专业测量软件，可自动寻边、去毛刺，摆正工件等；
◆可测点、线、圆、角度、高度、圆心距、平面距、空间距、平整度、球等；
◆可将测量结果导入AUTOCAD中，并可将测量资料或图形导入WORD及EXCEL做报表；
◆可导入SPC统计资料；
◆可将测量的DXF文档调出与实物对比。
经济型三次元主要技术参数
◆产品型号： VMS-1510T/ VMS-2010T/ VMS-2515T/ VMS-3020T/ VMS-4030T/ VMS-5030T
◆金属台?寸(mm)：353×228 / 404×228 / 450×280 / 506×356 / 606×466 / 706×466
◆玻璃台?寸(mm)：210×160 / 260×160 / 306×196 / 350×280 / 450×350 / 550×350
◆运动行程 (mm)： 150×100 / 200×100 / 250×150 / 300×200 / 400×300 / 500×300
◆仪器重量( kg )：100 / 150 / 170 / 200 / 250 / 400
◆仪器基座材质：高精度、高稳定性花岗石平台
◆摄影机：日本索尼蕊片高清晰CCD摄像头
◆变焦物镜倍率：0.7~4.5X
◆工作距离： 108mm
经济型三次元测量与瞄准系统
◆视频总倍率：30~230X
◆物方视场： 7~1.1mm
◆Z轴升降： 150 mm
◆X、Y、Z数显分辨率：0.001mm
◆X、Y坐标测量示值误差≤（3+L/200）μm ，L为被测长度(单位：mm)
◆测量功能：精密测头为英国Renishaw探头，可测线、角、圆、圆心距、角度、高度、平面距、空间距、平整
度、球等
◆照明: 表面光源与透射光源均用LED , 亮度可调
◆电源: AC 220V / 50HZ
