产品型号： | VMS-1510～VMS-5030 |
| 产品品牌： | HUAN TEN | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2010-07-23 | |
 |
||
详细说明

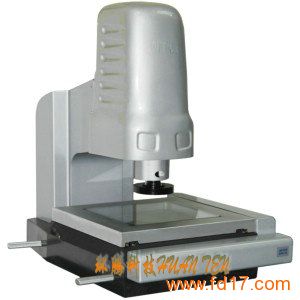

全自动影像测量仪产品介绍
◆CNC全自动影像测量仪是我司最新推出的一款光学测量仪器，专为高端全自动量测市场量身定制，它融合了环腾数年的设计制造经验，借鉴和引进了多项国际先进的机构设计技术，大幅度减少阿贝误差，提高的测量准确度，有效保证各轴稳定性。同时引进日本伺服全闭环控制系统，采用我司最新开发的MCINS自动量测软体，具有CNC编程功能，能够大幅度提高了定位精准度及重复性、且测量速度快。
全自动影像测量仪产品特点
◆CNC全自动影像测量仪采用日本索尼1/2"彩色CCD摄影机、美国NAVITAR全自动变焦镜头，可实现30-230倍连续变倍。进行快速批量检测，同时完整的报表输出功能，满足各种需求
◆仪器采用日本原装进口彩色CCD摄像机、美国原装进口变焦物镜作为测量瞄准系统；
◆由二坐标工作台、光栅尺与数据处理器组成数字元测量及数据处理系统；
◆工作台采用高硬度铝合金材质，大大地降低重量，提高稳定性
◆宽底座设计，提高测量时仪器的稳定度，提高测量精度
◆全自动影像测量仪全新设计的传动系统，大大提高机台定位的准确性
◆采用双重闭循环运动控制，电机在高速运动时具有精确的定位性能；
◆采用本公司开发的嵌入式模块控制机电，提高了电机响应速度，还简化了仪器与PC的接口，PC与仪器通过USB线和S端子线连接；
◆采用花岗石平台，外观简洁大方；
◆表面光源使用五圈八向LED光源，能小区域调整表现影像灰阶效果，方向性使边缘量测更精确
◆仪器具有镜头及Z轴深度自动定位功能；
◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用；
◆仪器备有RS-232接口,与计算机连接后,采用影像及三次元一体的软件测绘图形进行处理及输出；
◆标备自动测量软件，可自动寻边、去毛刺，可测点、线、圆、角度、圆心距、摆正等；
◆可将测量结果导入AUTOCAD中，并可将测量资料或图形导入WORD及EXCEL做报表；
◆可导入SPC统计资料；
◆可将测量的DXF文档调出与实物对比
全自动影像测量仪主要技术参数
◆产品型号： VMS-3020CNC / VMS-3030CNC / VMS-4030CNC
◆金属台?寸(mm)：408×508 / 508×508 / 608×508
◆玻璃台?寸(mm)：250×350 / 350×350 / 450×350
◆运动行程 (mm)： 300×200 / 300×300 / 400×300
◆仪器重量( kg )：250 / 300 / 350
◆仪器基座材质：高精度、高稳定性花岗石平台
◆摄影机：日本原?索尼1/2?CCD?像?
◆变焦物镜倍率：0.7~4.5X（美?原?NAVITAR?焦物?
◆工作距离： 108mm
全自动影像测量仪测量与瞄准系统
◆视频总倍率： 30~230X
◆物方视场：7~1.1mm
◆Z轴升降：150 mm
◆X、Y、Z数显分辨率： 0.001mm
◆X、Y坐标测量示值误差≤（3+L/200）μm ，L为被测长度(单位：mm)
◆照明: 表面光源与透射光源均用LED , 亮度可调
◆电源: AC 220V / 50HZ
