产品型号： | VMS-1510～VMS-5030 |
| 产品品牌： | HUAN TEN | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2010-07-23 | |
 |
||
详细说明

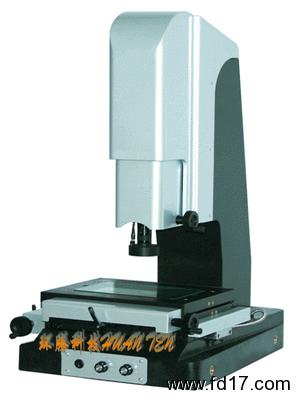

二次元影像测量仪产品介绍
◆二次元影像测量仪，也称之为二次元测量仪，或简称二次元，或直接叫影像测量仪及影像测绘仪；
◆我公司推出的2D光学影像测量仪，采用高清晰度彩色CCD及我公司自主研发的MCINS手动版测量软件，具备基本的点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足基本的二次元测量需求；
◆此外影像测量仪测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。
二次元影像测量仪产品特点
◆花岗石底座，机构永不变形
◆X、Y、Z轴装有光栅尺，定位精确
◆LED冷光源（表面光和轮廓光）避免工件受热变形
◆MCINS手动版软件
◆由二坐标工作台、光栅尺与数据处理器组成数字符测量及数据处理系统
◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用
◆仪器备有RS232接口,与计算机连接后,采用专门测量软件，可通过计算机对测绘图形进行处理及输出
二次元主要技术参数
◆产品型号： VMS-1510 / VMS-2010 / VMS-2515 / VMS-3020 / VMS-4030 / VMS-5030
◆金属台?寸(mm)：353×228 / 404×228 / 450×280 / 506×356 / 606×466 / 706×466
◆玻璃台?寸(mm)：210×160 / 260×160 / 306×196 / 350×280 / 450×350 / 550×350
◆运动行程 (mm)： 150×100 / 200×100 / 250×150 / 300×200 / 400×300 / 500×300
◆仪器重量( kg )：100 / 150 / 170 / 200 / 250 / 400
◆仪器基座材质：高精度、高稳定性花岗石平台
◆摄影机：日本索尼蕊片高清晰CCD摄像头
◆变焦物镜倍率：0.7~4.5X
◆工作距离： 108mm
二次元测量与瞄准系统
◆视频总倍率： 30~230X
◆物方视场：7~1.1mm
◆Z轴升降：150 mm
◆X、Y、Z数显分辨率： 0.001mm
◆X、Y坐标测量示值误差≤（3+L/200）μm ，L为被测长度(单位：mm)
◆照明: 表面光源与透射光源均用LED , 亮度可调
◆电源: AC 220V / 50HZ
