产品型号： | I/P100DCS |
| 产品品牌： | 德莱 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 珠海市 | |
| 发布日期： | 2010-10-22 | |
 |
||
详细说明
概 述
I/P-100 DCS 信号转换控制柜，是我公司第一家在消化及吸收国外同类产品基础上专为满足集散控制系统的模拟和数字控制要求面开发设计的后续信号转换单元，采用国际工业标准，可以通过不同的组合来满足不同应用的控制要求。亦广泛支持各类智能仪表及控制硬件，是化工、电力、石油、轻工、冶金等行业领域DCS系统及智能仪表控制必不可少的现场装置。
I/P-100集电信号分配（转换）、仪表配电、气路控制和分配功能于一体，具有性能价格比高，安装灵活性大，安装维护方便的特点。I/P-100是我公司推出的新型DCS配套产品，相信在大、中、小型集散控制系统逐渐在各行业普及的今天和将来，由于其性能/价格比高，在为国家节约外汇的同时又大大降低了购置成本，I/P-100会发挥出其不可忽视的重要作用。
主要技术性能
保护等级：
IP54、防水防爆措施达到石油、化工等行业严格工况的要求。
输入信号：
AI/AO（4~20mA、1~5V，热电阻、热电偶等）模拟量信号可达60号，即可完成几十个单回控制的信号通道。DI/DO（ON/OFF、24VDC、120/220VAC）开关量信号可达60点，可为有源或无源节点。特殊场合，亦可扩展到AI/AO模拟信号80号，DI/DO状态信号80点。
控制输出信号：
4~20mA电流信号控制电动调节阀及带电气阀门定位器的气动调节阀；经电气转换器输出20Kpa~100KPa（0.2~1.0kg/cm2）的气动控制信号，直接连至气动调节阀；经电磁阀控制的气动信号直接驱动气动开关阀。
充足的供气能力：
进气压力可达0.6~1.0MPa，出气压力可达0.5~0.8MPa，能满足下列多路供气要求：
通过手动开关阀直接为带电气阀门定位器的气动调节阀供气；
通过电磁阀控制气动开关阀。
通用的供电电源：
提供稳定的直流24VDC和交流220VAC电源，特殊要求可提供110VAC电源，适应不同控制电源的要求。
可靠的工作，保护接地：
工作接地和保护接地分开设置，这是DCS系统不可忽略的要求，是对控制系统的元件及信号的安全、准确的保证。
气动的手/自动切换：
在一些紧急的情况，现场的手/自动切换，是控制的可靠保证，I/P可直接带动气动执行机构，满足气动的手/自动切换。
电气、气动元器件：
所有电气、气动元器件均采用原装进口产品，可靠的断路器保证了电源的安全供给。气路部分的进口过滤器和出口消音器的设置，解决了气源清洁及环境噪声的问题。
防腐性能：
采用高质量不锈钢外壳，加装少海棉胶作为门口线孔密封，可人为地在危险现场营造出一个没有易爆气体的空间，可耐酸、碱，及适合各种恶劣工作环境。
支持能力
支持各类大、中、小型DCS控制系统，完成标准模拟控制信号的转换控制，及标准开关量信号连接转换。
同时也支持各种智能仪表控制硬件，可直接与标准气动电动执行机构连接，减少了控制信号与执行机构之间的中间环节，使控制迅速、准确。
也可作为远距离控制的过渡接线端子箱用，以减少现场到主控制室的电缆根数，大大地节省了电缆桥架的空间，并有利于现场维护管理。

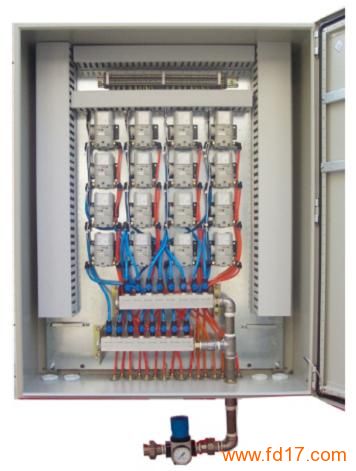

I/P-100的电路及气路配置
控制柜内电路部分安排在柜体上半部，完成电信号转换和连接及电源分配，主要包括以下元器件：
※ 断路器
※ 电气转换器
※ 接线端子
※ 接地端子
※ 汇线槽
※ 安装底轨
※ 电缆固定轨
※ 保护地铜板
※ 工作地铜板
控制柜内气路部分安排在柜体下班部，完成气路分配、控制，主要包括以下元器件：
※ 电磁阀
※ 受动开关阀
※ 多路气源板（管）
※ 进线接头
※ 气路街头
※ 气源过滤减压器
※ 不锈钢三通
※ 消音器
※ 起源球阀
※ 安装支架
技术服务
可根据客户要求进行具体外形尺寸和柜内元器件的设计制作，同时提供I/P100控制柜和DCS系统连接的技术指导，并可配置个中配套的卑贱及附件。
外形尺寸特征及材质
常规尺寸：1500×800×350mm 左侧单开门1500×900×350mm左侧单开门
特大尺寸：1500×1500×350mm双面对开门
材 质：不锈钢（1Cr18Ni9Ti）
