产品型号： | PD194Z-9S7 |
| 产品品牌： | 八泰电气 | |
| 产品价格： | 220元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-06-01 | |
 |
||
详细说明
多功能网络电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口、四路开关量输入、四路开关量输出和四路模拟量输出功能，可实现本地或远程的开关信号监测和控制功能。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
产品特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能

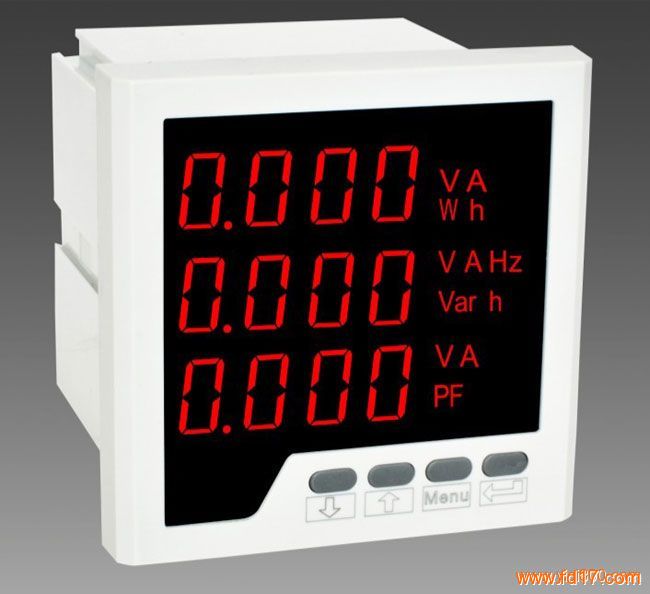

显示：三排LED数码管显示,可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出、四路开关量输出、四路模拟量输出
输入：四路开关量输入（非标可订制）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路
技术参数
性能 参数
输
入
信
号
测
量
显
示 网络 三相三线、三相四线
电
压 额定值 AC 100V、400V（订货时请说明）
过负荷 持续：1.2倍 瞬时：10倍/10s
功耗 <1VA(每相)
阻抗 ≥500kΩ
精度 RMS测量，精度等级0.5
电
流 额定值 AC 1A、5A(订货时请说明)
过负荷 持续：1.2倍 瞬时：10倍/10s
功耗 <0.4VA(每相)
阻抗 <2mΩ
RMS测量，精度等级0.5
频率 40~60Hz，精度0.1Hz
功率 有功、视在功率，精度0.5级，无功精度1.5级
谐波 三相电压/电流21次谐波总含量/分量
分时计费 4种费率、8时段（可编程设置）
累计计量 总电能，本月、上月、上上月的累计电能
最大需量 滑差式、滑差时间1min，滑差区间15min
电能 四象限计量，有功精度1.0级，无功精度2.0级
显示 可编程、切换、循环（LCD）显示
电源 工作范围 AC/DC 85~270V
功耗 ≤5VA
输出 数字接口 RS-485、MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路开关量输入，干接点方式(可选)
开关量输出 4路开关量输出，继电器(可选)
模拟量输出 4路模拟量输出，4~20mA/0~20mA(可选)
环境 工作环境 -10~55℃
储存环境 -20~75℃
安全 耐压 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘 输入、输出、电源对机壳>50MΩ
(a)电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护建议使用接线排。
(b)电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或都短接二次回路，为便于维护建议使用接线排。
(c)要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
(d)仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中性线的情况下使用三相三线方式，在有中性线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT。
注意：仪表内可设置两种线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。具体接线方式、脉冲常数等技术参数发产品随机接线图为准。
选型应用
产品型号 外形尺寸（mm） 测量 显示 辅助功能
BD194Z-2SY 120*120*80 I、U、Kw、Kvar、Kva、Kwh、Kvarh、Hz、Cosφ、（4DI/4DO、4AO任选其一） 高清LCD 2路电能脉冲输出
485数字通讯
BD194Z-2S4 120*120*80 3排LED
BD194Z-9SY 96*96*80 高清LCD
BD194Z-9S4 120*120*80 3排LED
订货示例
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容
例1：型号：BD194Z-9SY 例2：型号：BD194Z-2SY
输入：10kV/100V 800A/5A 输入：380V 300A/5A
电力网络：三相三线 电力网络：三相四线
输出：两路脉冲 输出：两路脉冲
通讯：RS485/MODBUS-RTU 通讯：RS485/MODBUS-RTU
开关量输出 开关量输出：（输出1）A相电流高于72A报警
（输出2）B相电流低于200V报警
（输出2）C相电流高于400V报警
