详细说明
产品详细介绍：

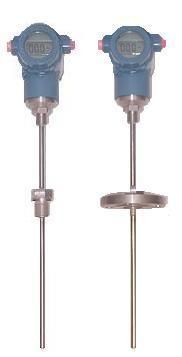

一体化温度变送器概述 :
SWB 系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200～+1600 ℃ 范围内的温度信号转换为二线制 4～20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
一体化温度变送器概述特点：
?超小型（模块φ44×18 ）一体化，通用性强。
?二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
?冷端、温漂、非线形自动补偿。
?测量精度高，长期稳定性好。
?温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
?一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
?机械保护 IP65 。
?采用热电偶温变，可免用补偿导线，降低成本。
?液晶、数码管、指针等多种指示功能方便现场适时监控。
?现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装。
?防爆等级： dIIBT4 、 dIIBT5 。
?防护等级： IP54
一体化温度变送器概述产品特点：
SWB 系列一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●一体化温度变送器概述技术指标:
类 别 SWB 模块式温变 SWB 一体化温变
准 确 度 0.2%F.S 0.5%F.S
输 入 热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输 出 二线制 4-20mA DC
使用温度 -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响 ≤0.05%/ ℃
湿 度 5-95%RH
现场显示 无 3 1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度 无 数字式： 0.5 级 指针式： 2.0 级
负载能力 < 600 Ω （额定负载 250 Ω ）
外形尺寸 44×18 70 ×100（中继器）
●一体化温度变送器概述选型方法:
SWB 一体化温度变送器
类 别 代 码 说 明
R 热电偶
信号制式 2 二线制
分度号 1
2
3
4
5
6
7
8
9 K
J
E
T
S
Pt100
Pt1000
Cu100
Cu50
形式 IS
IE 模块式
一体化
显示 N
M
C
E 无显示
0～100%指针式
LCD数字显示
LED数字显示
安装形式 1
2
3
4
5
6 无固定
固定螺纹
活动法兰
固定法兰
直角形活动法兰
锥形固定螺纹
接线盒 1
3
4 普通式
防水式
防爆式
管径 0
1
2
3 热电偶φ16 保护管，热电阻φ16 保护管
热电偶φ25 保护管，热电阻φ12 保护管
热电偶φ16 高铝质管，热电阻φ16 变径
热电偶φ20 高铝质管
