详细说明
产品详细介绍：

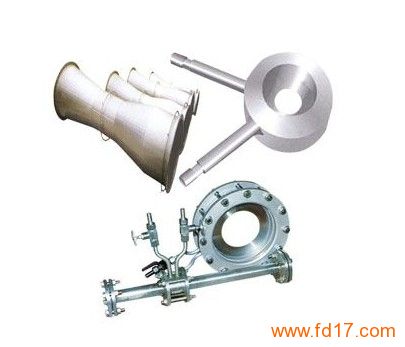

标准喷嘴是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准喷嘴广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以标准喷嘴可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置（标准喷嘴）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
特点:
▲标准喷嘴流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲标准喷嘴计算采用国际标准与加工
▲标准喷嘴流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能标准喷嘴智能孔板流量计其量程可自编程调整。
▲智能标准喷嘴可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型孔板流量计技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
选型:
型号 说 明
DEC-LG 节流装置（标准喷嘴）
代号 按其结构特征的两大基本分类
K 孔板
P 喷嘴等
代号 公称压力（105Pa）
2.5 2.5
10 10
16 16
25 25
64 64
100 100
200 200
代号 口径（mm）
10～1600 10～1600mm
代号 按其结构形式细分
H 标准孔板（环室）
Y 标准孔板（法兰）
K 标准孔板（钻孔）
I ISA 1932喷嘴
L 长径喷嘴
W 文丘利喷嘴
G 经典文丘利管
S 双重孔板
Q 圆缺孔板
Z 锥形入口孔板
R 1/4圆孔板
P 偏心孔板
N 整体（内藏）孔板
X 楔形孔板
T 不在上述之列的特殊节流装置
代号 介质
1 液体
2 气体
3 蒸汽
4 高温液体
代号 补偿形式
N 不带压力、温度补偿
P 带压力补偿输出
T 带温度补偿输出
Q 带压力、温度补偿输出
代号 变送器差压量程范围
0 微差压量程
1 低差压量程
2 中差压量程
3 高差压量程
代号 是否带现场显示
W 节流装置传感器
X 智能节流装置（流量计）
代号 供电方式
0 外接+24VDC供电
1 3.6V电池供电
