产品型号： | 美国RPS Rhythm SS型 |
| 产品品牌： | 美国RPS Rhythm SS型 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-07-16 | |
 |
||
详细说明

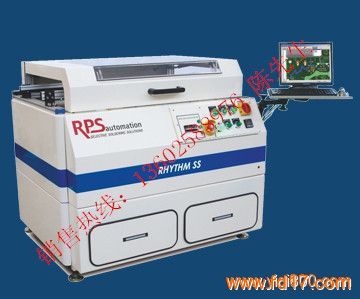

美国RPS Rhythm SS型选择性波峰焊
RPS提供各式各样易于操作的选择性焊接系统，用于通孔零件和异性印刷线路板之点浸焊，拖焊，迷你波峰焊和群焊等。能够有效而准确地进行浸焊、拖焊以及回流焊后、通孔零件以及其他异形锡焊的选择性波峰。高精度、高温控能力、高效率，广泛应用于航空航天、科研所、汽车电子、医疗器械、仪器仪表等高端品质需求的行业。
技术参数表
MODEL RHYTHM SS
Robotic Platform 机器人平台
Axes of Motion 运动轴 X, Y, Z
Frame Type 机架类型 Welded Steel
Solder Management 焊锡部份
Standard Solder Stations 标准锡台 1
Max Solder Stations 最大锡台 2
Solder Pot Capacity 锡槽容量 16 kgs / 35 lbs
Solder Temperature Control 锡料温控 PID
Heat-Up Time 加热时间 45 Minutes
Max Temperature 最高温度 350 C
Solder Nozzles 焊锡嘴
小型波峰焊锡嘴 1.5 mm to 30 mm
Standard w/System 标配锡嘴 Five (5) Nozzles
Board Handling 载板系统
Manual Load 手工放板 Standard
Inline SMEMA Auto Load Conveyor 在线SMEMA运输方式 Option
Soldering Range 焊接范围 300 x 450 mm | 12 x 18"
Minimum Board Size 最小板尺寸 25 x 75 mm | 1 x 3"
Edge Clearance 板边净空 3 mm | 0.12"
Flux Management 松香管理
Drop Jet Flux Nozzle 喷射式涂覆器 Option (< 3mm Coverage)
Software | Computer 软件/电脑
Computer / Monitor / Keyboard / Mouse 全套电脑 Yes
Offline Programming 离线编程 RPS CamConductorTM
Import CAD | Gerber | JPEG 输入 CAD | Gerber | JPEG Yes
Typical Program Time 通常编程时间 10 Minutes
Operating System 操作系统 Windows
Facilities 概述
Footprint DxWxH 机器占地 1320 x 1220 x 1050 mm
Inline Width 1725 mm | 68"
Warranty | Installation | Compliance 保修安装
Installation by RPS 提供安装 Yes | RPS Field Technicians
CE, UL, SMEMA, RoHS 认证 Yes
CSA (Canada) 认证 Available
高精度
所有RPS系统都是利用可靠的闭环伺服马达控制，令焊接准确度终身保持稳定。自主研发的泵、喷嘴和控制软件令迷你波峰保持高度稳定，焊接精度达到同行最高，间隙只有0.5~1.5mm，RPS Gaussian(专利设计）迷你波峰焊嘴在波峰高度（6mm)和间隙(0.5mm)方面精度最高。
极好的温度控制能力
RPS DirectHeat(专利设计)锡焊系统是RPS公司在加热方式上的创新之举，它能够自行提供热氮气供迷你波峰惰化之用，此系统可将氮气加热到420摄氏度，这种热质量和程序控制能力是无可匹敌的。RPS选择性波峰焊极好的温度控制能力出色的温控能力保证高精度、零氧化的高焊接质量。
快速编程
RPS CamCunductor TM编程软件具有优雅的离线用户界面供供快速编程只用。只需要几分钟时间就可以导入扫描图像和Gerber数据，选择喷嘴类型和焊点，编程选择性锡焊程序；CamConductor可以存储无数个程序组合，而且对RPS的客户都是免费的。
RPS选择性波峰焊系统的应用
家电行业|每年500，000件线路板|Rhythm系统
航空航天|焊接厚度3/4英寸的11层线路板|不需预热
至关重要的系统|特种部队通讯设备
商业航空|85%的RPS Harmony系统生产的商用喷气式发动之控制系统
OEM制造商|本田汽车立体声控制系统|Opus系统
国防工业|北大西洋公约组织导弹系统|Rhythm系统
