产品型号： | Vision in X管板焊缝 |
| 产品品牌： | Vision in X管板焊缝 | |
| 产品价格： | 500000元/台 | |
| 所 在 地： | 辽宁 丹东市 | |
| 发布日期： | 2016-02-01 | |
 |
||
详细说明

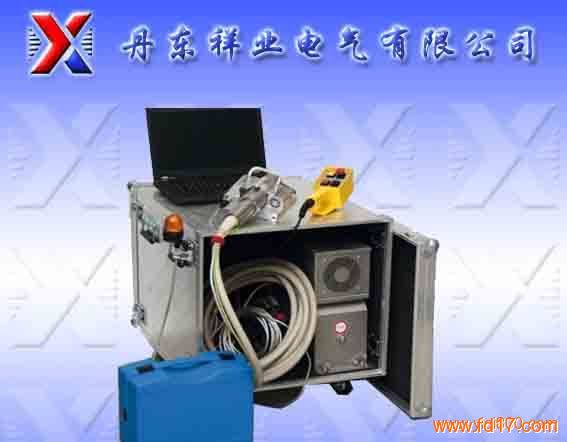

管板焊缝数字成像系统
一站式工作的计算机图像评估和管理
适用性:锅炉、热电厂等中的热交换器的管板焊缝无损检测。可以对生产的热交换器进行质量监控，也可以对使用中的热交换器进行维护评估。
简介：一站式工作的计算机数字成像系统，完全取代传统的胶片成像。同传统技术相比，该系统性能有大幅度提升，并且可用于管径到40mm的金属焊缝检测（例如钢、铝或钛合金）。已有8年在各领域实际应用经验（包括图像质量及系统可靠性处理）。
优势概览：
● 大幅节省人力、时间和物力成本：
可以一个人完成检测工作，不需要胶片显影人员
节省十倍的检测时间（同传统检测相比）
无耗材（没有胶片、没有化学物质及环境问题）
● 不使用放射性同位素，所以不存在处理危险性材料（储存及运输放射源）。
● 更小的操作空间（2*2㎡ ），仅中断短时间的生产，甚至不需要停止生产。
● 高灵敏度（可以应用更高检测要求的领域）：可以检测到钛金属焊缝直径0.2mm的气孔及低碳钢直径0.3mm气孔。（对比：传统方法检测只能检测直径0.8mm的气孔）。
● 计算机辅助评估及记录。
● 检测结果可以立即知晓（生产工艺最优化成为可能）
● 100%检测可行性（较小的增加成本，可行的检测时间）
该系统包括：
● 定制的高灵敏度高分辨率的探测器
● 130KV棒阳级x射线管和配套的高压电源
● 用于控制X射线源及探测器，图片处理、显示及评估，存档及报告检测结果的软件。
● 笔记本电脑
● 存储及运输箱（适用于汽车后备箱）
技术参数：
--最大管径：约40mm
--检测最小气孔：钢0.3mm /0.2mm
--管电压：50-130KV
--最大管电流：1.66mA
--探测器像素尺寸: 100μm 1×1
200μm 2×2
--工作温度：+10℃ +40℃
--最大相对湿度：75%
--电源接线：120/230 VAC 10/5A,60/50 Hz
--总重量：约90KG
--存储运输箱：尺寸约80×60×65 cm3或客户定制
测试标本 传统检测 数字成像(VX Exchanger RT of Vision in X)
管子直径Φ20mm×2mm 放射源
平底孔范围 （1×0.5mm2 Ir-192,85GBq） 75KV 0.5 mA
（Φ1.00×0.75mm2 打孔胶片：10×12cm2 C3 曝光时间=10sec
-Φ0.25×0.25mm2） 铅增感屏2×0.02mm 可见0.25mm气孔
曝光时间： 1min （更高灵敏度）
可见气孔 ﹥0.8mm
