产品型号： | CBC-100 |
| 产品品牌： | XY | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 丹东市 | |
| 发布日期： | 2016-02-01 | |
 |
||
详细说明

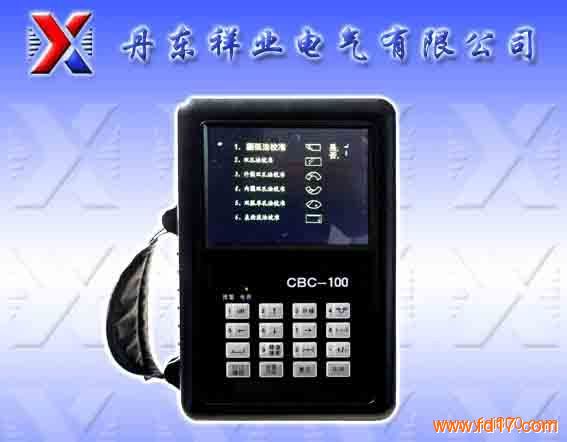

CBC-100超声波探伤机
祥业CBC-100超声探伤仪是一种重量较轻的全波采样数字超声波探伤仪。 祥业CBC-100超声探伤仪操作简单、探伤精度高、应用范围广，是一种性能/价格比很高的NDT产品。祥业CBC-100超声探伤仪的先进性能包括，采用高亮的TFT彩色液晶屏，可以根据探伤环境自由设置界面色彩；全程实时记录探伤过程，记录时长根据外置存储卡的大小灵活配置。操作非常简单，入门快；高速响应，高智化，操作简单的操作平台可大大提高操作人员的工作效率。根据各行业超声波检测标准的具体情况， 本机型除具备一般数字式超声波探
伤仪焊缝、板材、锻件、铸件的基本检测功能。还实现了筒型或轴类锻件、无缝钢管或直缝焊管内外圆周向检测功能。
1．功能特点
□ 5.7 寸高分辨率(640X480),高亮真彩 TFT 液晶屏幕。
□ 仪器校验自动化，可自动测试材料声速，零偏，和 K 值。校准过程智能化，实时化。
□ 60 个独立探伤通道，可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
□ 探伤过程全程记录，回放无失真，回放过程可以显示 DAC，AVG 曲线，探伤参数等。
□ 高灵敏度，增益达 110dB，共分 0.1dB, 2dB, 6dB, 自动 4 档微调，其中自动档可按预设的回波高度自动调节，回波抑制任意可调，不影响仪器增益和线性。
□ 重复频率在 10Hz—1000Hz 范围内可调。
□ 频带宽度分段可调,可更好适应不同探伤条件。
□ DAC,AVG 曲线自动生成并能分段制作，取样点不受限制，并可进行补偿与修正。可实现指定回波的距离波幅补偿。
□ 缺陷回波参数（距离、水平、垂直、波幅、dB 当量、孔径）实时显示。
□ 具有动态焊缝剖口示意图，形象直观，可有效的帮助探伤人员对焊缝缺陷进行分析。
□ 具有峰值记忆、回波包络、波形冻结等强大功能。
□ 进波和失波报警，门位、门宽、门高连续可调。
□ 1000 组探伤工艺和数据存贮，文件自动编号，高可靠数据保护确保存储数据不丢失。
□ 智能化识别 USB 盘，方便导出数据。
□ 数据处理能力强，自动记录探伤参数，可与计算机实现数据通讯和数据管理。
□ 结构设计人性化，电池方便拆卸，体积小巧，重量轻，携带使用轻松自如 。
2．以下为祥业CBC-100超声探伤仪的主要技术参数：
增益范围 0.0-110.0dB
探测范围 0.0-10000.0mm
频带宽度 （0.5~15）MHz
阻抗匹配 51,150,200,400Ω
声速范围 （0 ~ 9999）m/s
动态范围 ≥32dB
垂直线性误差 ≤3%
水平线性误差 ≤0.1%
分辨力 ≥36dB （5P14）
灵敏度余量 ≥62dB （2.5P20，深 200mmФ2 平底孔）
数字抑制 （0 ~ 90）%
电噪电平 ≤5％
工作时间 ≥8小时 （可配两块电池）
环境温度 （-25 ~ 50）℃
电 源 直流（DC）12V；交流（AC）220V
外型尺寸 250×165×43（mm）
重 量 整机1.2 kg（包括电池）
