产品型号： | DWBP温度变送器4-20MA |
| 产品品牌： | 润九 | |
| 产品价格： | 198元/套 | |
| 所 在 地： | 江苏 镇江市 | |
| 发布日期： | 2010-03-29 | |
 |
||
详细说明
镇江市润九仪表有限公司
________________________________________
概述：

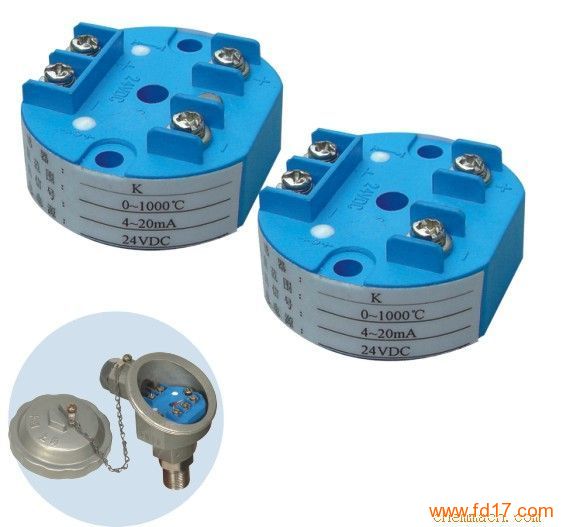

SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.
主要特点：
•采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
•现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂?的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
•热电偶变送器具有冷端温度自动补偿功能；
•精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
•适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；
•智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；
•智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；
技术参数:
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持
器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50（Vmin-12）,例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃（常规型）
-25-+70℃（数显型）
-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。
测温范围:
类 别 材 质 分 度 号 测 量 范 围
热
电
偶 镍铬-康铜 E 0-1000℃范围内任选
镍铬-镍硅 K 0-1300℃范围内任选
铂铑10-铂 S 0-1600℃范围内任选
铂铑30-铂铑6 B 0-1800℃范围内任选
铜-康铜 T 0-400℃范围内任选
铁-康铜 J 0-1200℃范围内任选
热
电
阻 铜热电阻 Cu50 -50-+150℃范围内任选
铜热电阻 Cu100 -50-+15℃范围内任选
铂热电阻 Pt100 -200-+600℃范围内任选
型号代码及说明：
型 号 说 明
SBW 温度变送器
类别 R 热电偶
Z 热电阻
传感器 1 适配K型热电偶/热电阻适配Pt100
2 适配E型热电偶/热电阻适配Cu100
3 适配J型热电偶/热电阻适配Cu50
4 适配B型热电偶
5 适配S型热电偶
6 适配T型热电偶
7 适配N型热电偶
8 用户自定
电路类别 0 隔离型
1 非隔离型
安装方式 0 常规型
1 专用型
2 挂壁型
3 导轨型
温度变送器 0 常规型
1 智能型
2 数显型
3 指针型
4 智能数显型
5 智能指针型
6 带HART协议型
•温度变送器使用六个月后需进行校验。
a、热电阻温度变送器校验方法
•设备要求：数字电压表一台；
•按系统连接方法接线；
•根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；
•按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；
•按说明书技术指标进行测试，应符合技术要求。
b、热电偶温度变送器校验方法
•设备要求：数字电压表一台；
•按系统连接方法接线；
•根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出分别为1V和5V（可分别调整零点电位器和满度电位器）；
•按量程十等分点输入各电势值，检查各温度输出是否符合精度范围；
•按说明书技术指标进行测试，应符合技术要求。
订货须知
特殊规格订货中经双方协商决定。
可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管。
如果有其他特殊要求请在订货时注明。
•使用环境温度：-20-70℃；
•功耗：≤0.5W
•防爆标志：d‖BT4
•防护等级：IP54
