产品型号： | CF2B-2B |
| 产品品牌： | HAIHAO | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 丹东市 | |
| 发布日期： | 2016-05-10 | |
 |
||
详细说明

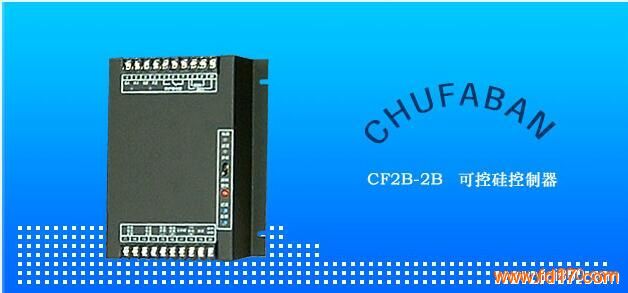

CF2B—2B型可控硅控制器
1 概述
本控制器为可控硅单相可控整流或单相交流调压通用的闭环触发控制器。
适用于单相全波、单相半控桥整流电路和双向可控硅或普通可控硅反并联的单
相交流调压电路。设有 PI 调节器，通过改变跳线或外接转换开关可实现恒压
控制或恒流控制，并具有过流保护、软启动和脉冲封锁功能，触发输出为宽脉
冲列，还设有隔离脉冲变压器和工作电源变压器。本控制器结构紧凑、工作指
示明晰、使用方便、接线简单、工作可靠。通过开关切换也可实现不经 PI 调
节器的开环直接移相控制(过流保护功能仍起作用)。
2 技术参数
2.1 触发输出：宽脉冲列
脉冲宽度：180°-α(0-9.5ms)
脉冲电流峰值：≥500mA
脉冲电压峰值：≥6V
脉冲列调制频率：10KHz
2.2 移相范围：0-170°
2.3 调节特性：恒流，恒压精度 1%，起动时间小于 5 秒。
2.4 反馈信号输入
反馈电压：直流 15V，内阻 6KΩ；
交流 110V，内阻 50KΩ；
反馈电流：直流分流器 75mV，内阻 1KΩ；
交流 100mA，内阻 1Ω；
2.5 输入控制信号：直流电压 0-10V 或外接给定电位器。
2.6 过流保护整定范围：最小 0.7 倍额定电流。
2.7 脉冲封锁输入：直流≥5V
2.8 保护继电器负荷：AC 220V 1A
2.9 工作条件
环境温度：-25—+40℃
相对湿度：≤85%
电源：单相交流 220V 或 380V±10% 50Hz
无腐蚀及破坏电气绝缘的气体和导电尘埃。
2.10 功耗：≤10W
2.11 外型尺寸：175×143×60mm
2.12 重量：0.8Kg
