晶闸管测试仪DBC-051

	产品型号：	DBC-051
	产品品牌：	HAIHAO
	产品价格：	面议
	所 在 地：	辽宁 丹东市
	发布日期：	2016-05-10

详细说明

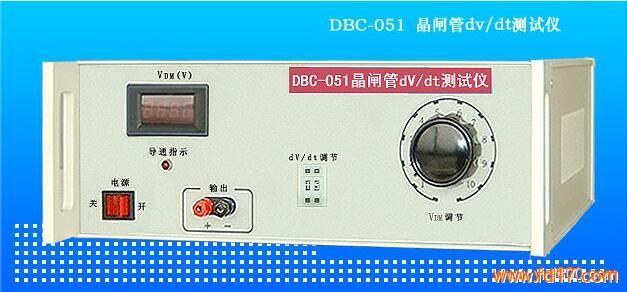

晶闸管测试仪DBC-051
1 概述
本仪器是晶闸管断态电压临界上升率 dv／dt 参数的专用测试设备。适用
于各种快速晶闸管，普通晶闸管及双向晶闸管的参数测试。本测试仪设计先进，
结构合理，操作简便。其检测原理符合 GB4024-83 标准的规定。是电力半导体
器件生产厂和使用单位最为理想的检测设备。
2 技术参数
2.1 最大测试输出电压：2kV
2.2 断态电压临界上升率 dv／dt 测量范围：≤1000V／μs
2.3 工作条件
电源：AC 220V±10% 50Hz
温度：0—40℃
2.4 整机功耗：小于 100VA
2.5 整机重量：约 15Kg
2.6 整机尺寸：440×440×150mm
3 工作原理
本仪器采用电压指数上升法测试。开关 S 闭合以前，电源 E2 对电容 C 充
电，充电结束时，C 两端电压与 E2 相同，极性为负。S 闭合后，E1 通过W对C
充电，C 两端电压由负逐渐变正，使 D 正偏导通，然后，逐渐上升的 C 两端电
压通过 R2 限流电阻加到被测器件上。电压上升率的大小由 W 与 C 的时间常数
决定，改变 W 即可改变时间常数，从而使电压上升率随 W 改变而变化。
