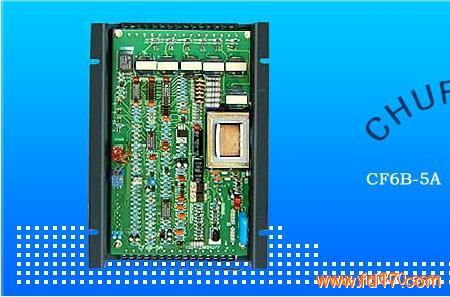

可控硅控制器CF6B-5A

	产品型号：	CF6B-5A
	产品品牌：	HAIHAO
	产品价格：	面议
	所 在 地：	辽宁 丹东市
	发布日期：	2016-05-04

详细说明

可控硅控制器CF6B-5A
1 概述
1.1 适用范围
本控制器为三相相控交流调压装置的可控硅闭环触发控制器。工作可靠，
脉冲对称度高，温度稳定性好，功能齐全。适用于采用可控硅反并联形式的三
相交流调压线路、电阻或电感性(变压器)负载的交流调压装置(如电镀、电氧
化、电加热……)。
1.2 产品特点
锁相控制模拟-数字触发电路
开环—闭环两种控制方式
限压恒流或限流恒压两种调节方式
相序自适应功能(应用时，不用找相序及定相定同步)
上电封锁、软起动功能
过流过压保护功能
一体化结构，集电源、保护单元、触发单元、脉冲变压器于一体，使用调
试简单，不用示波器。
2 技术参数
2.1 触发输出(六路宽脉冲列)
脉冲宽度：＞6.6ms
脉冲电流峰值：＞800mA
各相脉冲不均衡度：≤1°
移相范围：0—170°
2.2 调节特性(电流电压双调节)
恒压、恒流精度：优于 1%
调节时间：0.1S
2.3 反馈参数
电压反馈输入：直流 12V，内阻 6K；
交流 110V，内阻 55K；
电流反馈输入：交流互感器 100mA，输入内阻 1Ω；
直流分流器 75mV，内阻 1KΩ；
电流传感器直流 5V，内阻 50K；
注：上述反馈量值对应额定输出时的反馈值
2.4 输入控制电压：0— -10V
2.5 保护特性
过流保护整定范围：额定负载电流的 70—200% 过压保护整定范围：额定电压的 70—200%
2.6 工作环境
环境温度：-25—+40℃
相对湿度：＜85%
2.7 电源：三相 380V±10%，50Hz
2.8 整机功耗：＜10W
2.9 外型及安装尺寸：262×192×60
2.10 重量：1.3Kg
