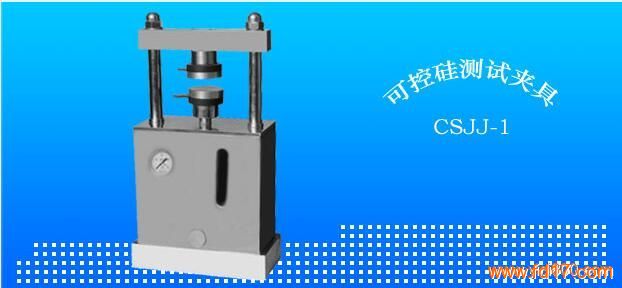

可控硅测试夹具CSJJ-1

	产品型号：	CSJJ-1
	产品品牌：	HAIHAO
	产品价格：	面议
	所 在 地：	辽宁 丹东市
	发布日期：	2016-05-04

详细说明

可控硅测试夹具CSJJ-1
 概述
1.1 适用范围
本测试夹具适用于大电流可控硅和整流元件的电参数测试。
1.2 产品特点
结构简单牢固、使用方便、易于维修。
2 技术参数
2.1 极板直径: 80mm、100mm、120mm、
2.2 最大行程：40mm
2..3 最大压力: 10 吨
2.4 外型尺寸: 375×165×600mm
2.5 重量: 30kg
3 结构特征和安装
本夹具结构牢固。下部壳体内装有油压千斤顶；横梁上装有固定的上极板；
平台上装有活动的下极板。
为保持二极板平行和被测器件受力的均匀，在下极板底部装有一个Φ10mm
的平衡钢球，安装时先放好平衡球再装下极板。
4 使用方法
4.1 接线
4.1.1 测器件通态（正向）峰值压降时，主电流引线接于上、下极板铜接线板
上。而压降采样线接于极板边沿的焊片上。
4.1.2 测器件正、反向峰值阻断电压时，阳、阴极引线接于极板边沿的焊片上。
4.2 测试压强的计算（推荐被测器件芯片的阴极压强为 100kg/㎝2
）
 被测器件施加压强值按下式计算：压强表读数=0.49×d2 （MPa）
式中 d 为被测器件芯片的阴极直径，单位㎝。(芯片直径小于器件直径，
芯片阴极直径比芯片直径还要小 4-6mm。计算时必须注意。)
例：被测器件直径 52mm，芯片直径为Φ30mm，如按芯片阴极直径比芯片小
4mm 计算,则芯片阴极直径为 30-4=26mm=2.6cm
压强表读数=0.49×2.62 =3.3MPa
4.3 操作方法
4.3.1 将手轮插入下部园孔中，对正凹口反时针旋转泄压阀，下极板自动回原
位，再顺时针旋转锁紧泄压阀。
4.3.2 在下极板上放好被测器件，将杠杆插入右侧长孔中千斤顶的加压柄孔中，
上下压杠杆加压至规定压力后，通电测试。
4.3.3 测试完毕后，反时针旋转手轮，下极板自动回原位，取出被测器件。
5 常见故障及排除方法：
5.1 两极板不平行：检查是否平衡球脱落。
5.2 表压不稳定：可能存在泄压问题，先检查泄压阀是否拧紧，再检查压力表
接头是否漏油。如发现漏油，可先拆下上横梁螺母，取下上横梁，再拆下不锈
钢罩,检查出漏油点，拧紧接头或更换密封圈。
