产品型号： | LWQ |
| 产品品牌： | 广州迪川仪表厂 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 广州市 | |
| 发布日期： | 2018-11-08 | |
 |
||
详细说明

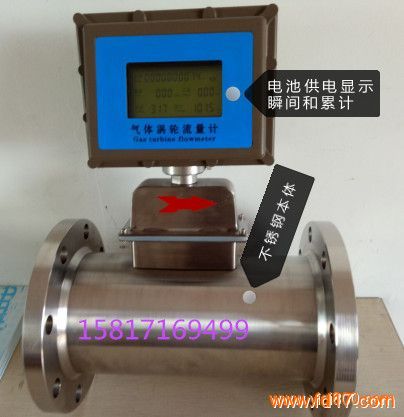

LWQ系列空气涡轮流量计采用涡轮进行测量的流量计。先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。
空气涡轮流量计技术参数
公称口径： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等级： 管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度： -20℃～50℃
介质温度： 测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力： 86KPa～106KPa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级： ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式： （1）远传显示： 脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
空气涡轮流量计基本参数
执行标准 封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）
仪表口径及连接方式 25、40、50、65、80、100、125、150、200、250、300采用法兰连接
25、40、50可采用螺纹连接
精度等级 ±1.5%R（±1%R需特制）*
量程比 1:10；1:20；1:30
仪表材质 表体：304不锈钢或铸铝；叶轮：防腐ABS或优质铝合金；转换器：铸铝
使用条件 介质温度：-20℃～+80℃ 环境温度：-30℃~+60℃
相对湿度：5%～90% 大气压力：86～106KPa
工作电源 A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
当电压低于2.0时出现欠压指示。
整机功耗 A.外电源：＜1W；
B.内电源：平均功耗≤1W，可联系使用三年以上。
输出信号功能 脉冲信号①、4 ~ 20mADC电流信号②、控制信号③
通讯输出功能 RS485通讯④
实时记录功能⑤ 起停记录、日记录、定时间间隔记录
信号线接口 内螺纹M20×1.5或其他
防爆等级 ExdIIBT6或ExdIICT4
防护等级 IP65
