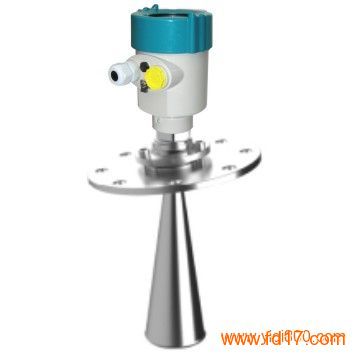

产品型号： | DCRD1000A3 |
| 产品品牌： | 西安德创电气科技有限公司 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2017-07-12 | |
 |
||
详细说明
公司雷达物位计技术方面采用了国外的先进技术，自主开发的软件控制系统，雷达产品所有电子元器件均采用德国原装进口工业级器件，天线板的高频板材采用美国进口的罗杰斯（Rogers）板材。
西安德创电气雷达物位计的特点：
雷达物位计采用了高达26GHz的发射频率，因而具有：
非接触雷达，无磨损，无污染
天线尺寸小，便于安装
波长更短，对在倾斜的固体表面有更好的反射
测量盲区更小，对于小罐测量也会取得良好的效果
波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
几乎不受腐蚀、泡沫影响
几乎不受大气中水蒸气、温度和压力变化影响
严重粉尘环境不会影响电磁波工作
高信噪比，即使在波动的情况下也能获得更优的性能
高频率，是测量固体和低介电常数介质的最佳选择
DCRD1000A3参数
应 用： 存储容器、过程容器或强粉尘易结晶、结露场合
测量范围： 70米
过程连接： 螺纹、法兰
介质温度： -40～250℃
过程压力： -0.1～4.0MPa
精 度： ±15mm
频率范围： 26GHz
防爆等级： Exib ⅡC T6 Gb
防护等级： IP67
信号输出： 4...20mA/HART(两线/四线)
DCRD1000A3选型
防爆
P 标准型（非防爆）
I 本安型(Exib IIC T6 Gb)
D 本安型+隔爆型(Exd [ib] ib IIC T6 Gb)
过程连接／材料
G螺纹G11∕2A /不锈钢304
N螺纹11∕2NPT/不锈钢304
B法兰DN80/不锈钢304
C法兰DN100/不锈钢304
D法兰DN125/不锈钢304
E法兰DN150/不锈钢304
F法兰DN200/不锈钢304
H法兰DN250/不锈钢304
M法兰DN80/万向节(不锈钢)304
K法兰DN100/万向节(不锈钢)304
T法兰DN125/万向节(不锈钢)304
Z法兰DN150/万向节(不锈钢)304
W法兰DN200/万向节(不锈钢)304
V法兰DN250/万向节(不锈钢)304
Y特殊定制
天线型式／材料
B喇叭天线￠76mm/不锈钢304
C喇叭天线￠96mm/不锈钢304 D喇叭天线￠121mm/不锈钢304
密封/过程温度
V Viton/(-40～150) ℃
K Kalrez/(-40～250)℃
电子单元
2 (4～20)mA 两线制
3 (4～20)mA/(24)VDC/HART 两线制
4 (4～20)mA/(～24)VDC/HART 四线制
5 (4～20)mA/(～220)VAC/HART 四线制
外壳／防护等级
L 铝/IP67
G 不锈钢304/IP67
电缆进线
M M20xl. 5
N 1∕2 NPT
现场显示／编程
A带
X不带
特殊约定
Y特殊约定
用途：
电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库油箱等；
油田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探 泥浆罐等；
化工：原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器；
冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；
水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；
水处理：蓄水池、污水池、水处理罐、沉定池、深井、饮用水网络等；
造纸：原料仓、储料塔、干燥鼓、化学物料存储仓；
其他：采石场、食品、制药、环保、造船行业等。
