产品型号： | DR-1220S |
| 产品品牌： | 丹荣 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-05-18 | |
 |
||
详细说明

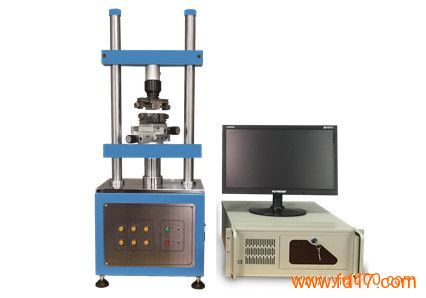

一.设备简介：
全自动插拔力试验机适用于各种产品相关的插拔力测试，使用专用的测试软件、精密的传感器、进口的传动结构，可以更稳定、更精密的测试产品的所有检测数据。设备搭配动态阻抗测试系统，可在测试插拔力导通测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。该设备常用于： 连接器，USB，SD卡，手机通讯，汽车配件，电子元器件，计算机零配件制造，医疗，食品，包装，印刷等行业。
二. 设备特点：
● 测试软件由公司工程师自己研发，用户可以非标定制检测、测试设备；
● 机台采用进口伺服马达驱动，精密减速机、高精度丝杠，传动平稳、噪音低、速度精度高、调速范围宽、使用寿命长;
● 所有的测试参数操作都可以由电脑上设定完成，均可储存；可由下拉式选单勾选设定，或直接输入数据。 (含试验类别、测定运动方向、荷重测定范围、行程 测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数);
● 可储存及打印图形；(荷重-行程曲线图、荷重衰减寿命 曲线图、检验报表)
● 同时显示荷重-行程曲线图及寿命曲线图；
● 荷重元超负载之保护功能、可确保荷重元不致损坏
● 自动荷重零点检出，并可设定原点检出荷重值;
● 荷重单位显示N、lb、gf、kgf可自由切换;
● 超规格值停止(于寿命测试时，测试数据超出设定之上下限规格值机器自动停止);
● 可同时搭配数个荷重元;(2kgf、5kgf、20kgf、 50kgf、200kgf、500kgf)(选购)
● 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值(选配)、荷重或行程之电阻值.
三. 设备功能：
1. 适用于各种产品之相关插拔力测试.
2. 连接器单孔插拔试验;
3. 连接器整排插拔试验;
4. 连接器插拔寿命试验;
5. 各种压缩、拉伸破坏强度试验;
6. 连接器Normal Force测试;
7. 连接器单PIN与塑料保持力试验;(Retention Force)
8. 可同时与接触阻抗机联机.(选购) (动态阻抗测试系统)
四. 设备应用领域：
该设备常用于： 连接器，USB，SD卡，手机通讯，汽车配件，电子元器件，计算机零配件制造，医疗，食品，包装，印刷等行业。
比如：
1. 手机通讯行业插拔力测试：充电线接口插拔测试、耳机接口插拔，USB接口，连接器等.
2. 汽车零配件制造插拔力测试:电动汽车充电连接器测试、钥匙口插拔、USB接口等.
3. 电子元器件插拔力测试：连接器测试等.
五. 设备规格：
型号 DR-1220S
外观尺寸 360 (W)×260(D)×1040(H)mm
机台重量 70kg
六. 设备参数：
型号 DR-1220S
测试行程 150mm
测试荷重种类 2kgf、5kgf、20kgf、50kgf、200kgf、500kgf
最小显示荷重 0.1gf 、 1gf 、 10gf 、 10gf 、 10gf 、 100gf
荷重精度 0.2%FS
有效测力范围 0.4%-100%
试验力误差 示值的±1%以内
测试速度范围 1-200mm/min、1-300mm/min、1-600mm/min
速度精度 ±1%
试验力示值分辨率 最大试验力的±1/10000（全程分辨率不变）
有效测试宽度 120mm
力值单位 Kg、N、lb、g，KN
位移单位 mm、cm、in
超载保护 超过最大负荷10%自动保护
安全装置 电子限位保护
七. 设备工作条件：
1. 电 源：AC220 50HZ
2. 环境温度：10℃～35℃
3. 相对湿度：≤80%
4. 工作环境应清洁，无腐蚀性介质、无明显振源和电磁干扰.
八.设备构成：
序号 名称 单位 数量 备注
1 测试本机 台 1
2 测试软件 套 1
3 高精度拉力传感器 个 1
4 工业电脑主机 台 1
5 19寸显示器 台 1
6 拉力夹具 套 1 （可依客户产品选配指定的夹具）
7 伺服马达 套 1
8 调速系统 套 1
9 产品说明书 本 1
