产品型号： | |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2012-12-28 | |
 |
||
详细说明

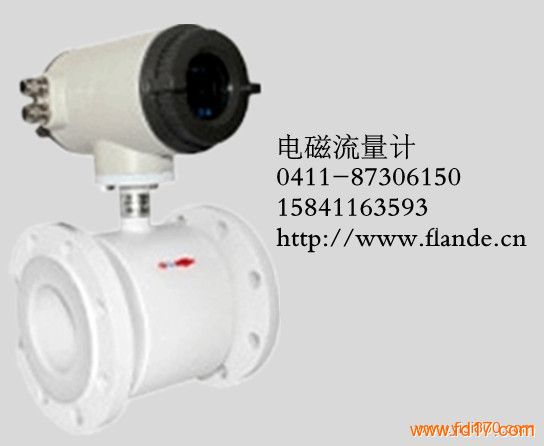

FLB智能电磁流量计工作原理
大连弗兰德测控技术有限公司
0411-87306150；0411-87304770；15841163593；www.liuliangbiao.cn
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的控制和调节。
E=KBdv
式中：E------------为电极间的信号电压（v）
B------------ 磁通密度（T）
d-------------测量管内径（m）
v-------------平均流速（m/s）
式中k、d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdv可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积Q成线性关系。因此只要测量出E就可以确定Q，这就是电磁流量计的基本工作原理。
由E=KBdv可知，被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。
因此说电磁流量计是一种真正的体积流量。而不需任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有较高的可靠性。
大连弗兰德测控技术有限公司
电话：0411-87306150；0411-87304770
手机：15841163593；
传真：0411-87308419
网址：www.liuliangbiao.cn
