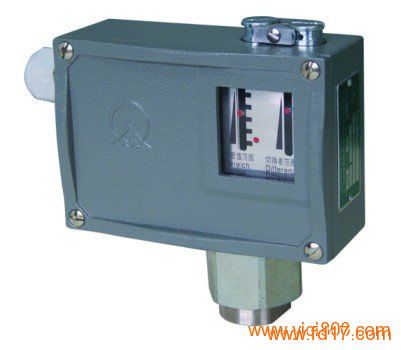

产品型号： | D501/7D |
| 产品品牌： | 天祥 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 常州市 | |
| 发布日期： | 2014-11-26 | |
 |
||
详细说明
控制器采用膜片式的传感器，部分规格传感器外壳材料是不锈钢，可用于腐蚀性介质，也可用于空气、气体、水蒸汽等中性气体和油等液体介质。控制器的设定值可调，调节范围0～1MPa。
主要技术性能
普通型 防爆型
工作粘度 <1×10－3m2/s <1×10－3m2/s
开关元件 微动开关 密封开关
防爆等级 — Exed Ⅱ CT4～T6 合格证编号
外壳防护等级 IP65（符合DIN40050，与GB4208中IP65相当） IP54（符合DIN40050，与GB4208中IP54相当）
环境温度 －20℃～50℃ －20℃～50℃
介质温度 0～120℃ 0～120℃
安装位置 — 压力接口垂直向下
抗振性能 20m/s2 Max：20m/s2
重复性误差 ≤1.5% ≤1.5%
触点容量 AC 220V 6A(阻性) DC 250V 0.25A(阻性) 60Wmax
AC 250V 5A(阻性) 1250VAmax
特点
在低压范围控制灵敏度高。
规格
501/7D切换差不可调
设定值
调节
范围
MPa 切换差不大于
MPa 最大允
许压力
①
MPa 开关切换次数
次/分 压力传感器材料 接 口
内螺纹 重量
kg 外形尺寸图号 订货目录编号
外壳 膜片 普通型 防爆型 普通型 防爆型
0～0.01 0.0012 0.1 10 镀锌钢 不锈钢
00Cr17
Ni14
Mo2
(316L) G1/4″ 0.9 01 03 0815100 0855180
0～0.025 0.0018 0815200 0855280
0～0.04 0.0025 0815300 0855380
0.05～0.4 0.06 10② 不锈钢
1Cr18Ni
9Ti 02 04 0813500 0853580
0.05～0.6 0.07 0813600 0853680
0.05～1 0.1 0813700 0853780
501/7D切换差可调
设定值
调节
范围
MPa 切换差不大于
MPa 最大允许压力
①
MPa 开关切换次数
次/分 压力传感器材料 接 口
内螺纹 重量
kg 外形尺寸图号 订货目录编号
外壳 膜片 普通型 防爆型 普通型 防爆型
0～0.01 0.004 0.1 10 镀锌钢 不锈钢
00Cr17
Ni14 Mo2
(316L) G1/4″ 0.95 01 03 0805100 0845180
0～0.025 0.005 0.9 0805200 0845280
0～0.04 0.007 0.95 0805300 0845380
0.05～0.4 0.18 10② 不锈钢
1Cr18Ni
9Ti 0.95 02 04 0803500 0843580
0.05～0.6 0.22 0803600 0843680
0.05～1 0.3 0803700 0843780
501/7DK切换差不可调（小切换差，无防爆型）
设定值
调节
范围
MPa 切换差不大于
MPa 最大允
许压力
①
MPa 开关切换次数
次/分 压力传感器材料 接 口
内螺纹 重量
kg 外形尺寸图号 订货目录编号
外壳 膜片
0～0.01 0.0006 0.1 10 镀锌钢 不锈钢
00Cr17Ni
14Mo2
(316L) G1/4″ 0.9 01 0815107
0～0.025 0.001 0815207
0～0.04 0.0018 0815307
0.05～0.4 0.035 10② 不锈钢
1Cr18Ni
9Ti 02 0813507
0.05～0.6 0.04 0813607
0.05～1 0.05 0813707
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
②指静态压力值。
