详细说明
一、概述：

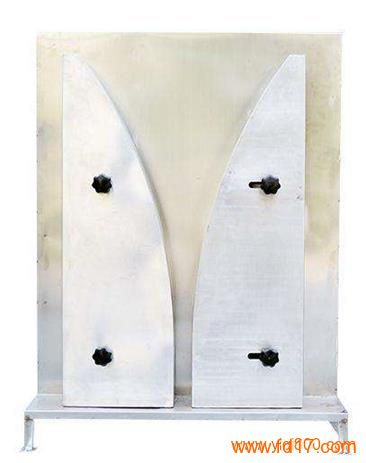

管材柔韧性试验仪用于预应力混凝土桥梁用塑料波纹管柔性试验。满足交通部《JT/T529-2004预应力混凝土桥梁用塑料波纹管》的要求，我公司和交通科研所的技术人员共同开发生产的新型仪器设备。
二、技术指标：
1、测量波纹管规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。
2、弯曲半径：1500mm和1800mm。
3、弯曲支撑机构间距调节范围：R1500规格的为50-100mm，R1800规格的为100-150mm。
4、试件长度：1100mm。
5、塞尺规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。
6、采用不锈刚制成。
7、重量：50kg。
三、试验步骤
将一根长1100mm的样件，垂直地固定在测试平台上，按图所示位置安装两块弧形模板，其圆弧半径r应符合规定要求。在样件上部900mm的范围内，用手向两侧缓慢弯曲样件至弧形模板位置，左右往复弯曲五次。
按图所示做一塞规，当样件弯曲至最终结束位置保持弯曲状态2min后，观察塞规能否顺利地从波纹管中通过。
