产品型号： | 各种型号 |
| 产品品牌： | 八达 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 常州市 | |
| 发布日期： | 2012-07-26 | |
 |
||
详细说明
概述：该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形
阀在容器压力作用下自动关闭，以防容器内介质继续外流。HR-HG5玻璃管式液位计
等同于原化工部标准定型产品HG21592-95

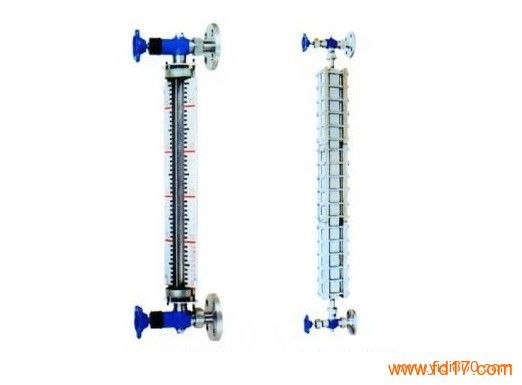

UG1\UG2玻璃管液位计
UG-1、UG-2系列玻璃管液位计可用来直接指示密封容器中的液位高度，具有结
构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压
环不起腐蚀作用的 HG5-227-80型玻璃管液位计它主要用于直接显示各种罐、
塔、槽、箱等容器内介质液位的高度。
结构原理：仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器
连接构成连通器，透过玻璃板可直接读得容器内液位的高度。仪表在上下阀内都装
有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容
器便自动密封，可以防止容器内的液体继续外流。在仪表的阀端有阻塞孔螺钉，可
供取样时用，或在检修时，放出仪表中的剩余液体时用。
读数清晰、直观、可靠。 结构简单、维修方便。经久耐用。
测量范围（安装中心聚L）：300、500、800、1100、1400、1700……mm。
工作压力：4.0MPa 工作温度：≤200℃ 安装形式：法兰安装 PN4.0
DN20.HGJ-47-91 螺纹安装 外螺纹G3/4"(或 M27×1.5) 材质：碳钢、不
锈钢 伴热蒸汽压力：0.6MPa 蒸汽夹套接头：G1/2"外螺纹 钢球自封
