详细说明

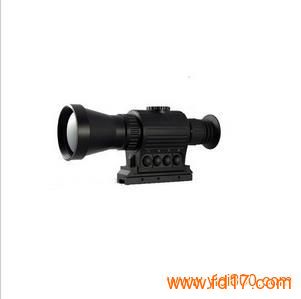

QM7枪瞄热像仪
简介：QM7枪瞄热像仪是采用ASi 非制冷探测器和独特成
像电路组件、精密光学系统并可靠结构设计的光电产品。具备最佳的
红外成像效果、国际领先的超低功耗、专利无挡板技术性能可靠，操
控简洁、结构紧凑稳定。通过更换不同的连接支座，可作为各类轻武
器的瞄准镜，也可用于手持观察，进行夜间侦察、搜索目标。
产品规格参数表
机型 QM7
探测器类型 非制冷Asi 焦平面
探测器规格 384×288
响应波段 8~14μmm
像元尺寸 25μmm
帧频 25Hz
电子放大 2× 4×
极性 白热/黑热
电子瞄准线 可显示/消隐，可半像素调焦并存储
瞄准线调节精度 可半像素调节水平垂直方向达到±0.2mil
帧频 25Hz
物镜 75mm 标准镜头F=1.0(可选：52mm F1.0)
目镜显示 800×600 OLED 目镜
目镜性能 焦距25mm，出瞳距离25mm，视度可调
电池型号
连续工作时间
型号：锂电，3.7V/2400mAH
连续工作时间：>6 小时；
使用寿命：大于300 次循环充放电；
整机功耗（含显示） <1.2W（25℃）
系统启动时间 <4s
接口 视频输出，无线传输（选配）
湿度 5%~95%(非冷凝)
存储温度 -35℃～+70
使用温度 -20℃～+60℃
系统重量 <1.35kg（含电池，枪架，配75mm 标准镜头）
结构尺寸 260×100×80mm
按键操作说明：
QM7共有5 个操作按键,操作简单，便于记忆。如图所示
电源开关键：控制整机电源通断。
极性转换键：极性转换。黑热白热循环控制，图标显示 和。
电子放大键：电子放大。分别显示 1x，2x，4x 循环控制。
增益调节键：增益补偿，显示：GAIN：-2，-1,0，Auto，+1，+2。
十字瞄准线键：十字瞄准线显示或关闭，长按此键：出现菜单：
CURSOR: X Y SAVE EXIT，按此键移动菜单，当某个功能选
中时，该功能闪烁。
X 选中时，按电子放大键，光标x 坐标加1，长按电子放大键可以连
续移动光标。
按增益调节键，光标x 坐标减1，长按增益调节键可以连续
移动光标。
Y 选中时，按电子放大键，光标y 坐标加1，长按电子放大键可以连
续移动光标。
按增益调节键，光标y 坐标减1，长按增益调节键可以连续
移动光标。
SAVE 选中时，按电子放大键，光标位置保存。
EXIT 选中时，按电子放大键，退出光标菜单。
仪器使用：
1， 将电池（已充满）按照标示正确的放入电池仓，再拧上
防水电池舱盖。取下镜头盖，按下电源开关，适当拧动
物镜调焦手轮和视度手轮使目镜中的图像达到最清晰的
效果即可。
2， 根据实际使用情况调节热像仪的各项性能。使之达到最
佳观察效果。
3， 要求外接视频输出时，取下视频输出接口端盖，插上专
用接线，即可连接监视器。
4， 开机后图像右上角有电池标标识机内电池的剩余电量，
并提醒用户合理使用电池。电池标内小格随着电池剩余
容量递减， 当电池标内小格变空后这个标记开始闪烁提
醒用户应及时更换电池。
