产品型号： | CL7331 |
| 产品品牌： | 深圳科陆电子 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖南 长沙市 | |
| 发布日期： | 2012-07-11 | |
 |
||
详细说明

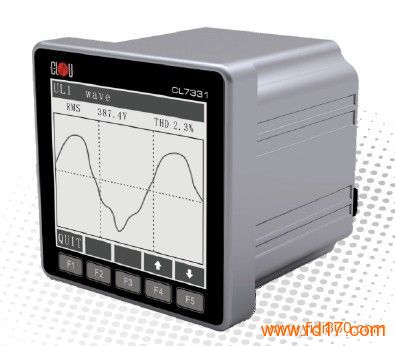

CL7331是一款高端数字化智能化三相电力仪表，采用金属外壳，适用于中低压配用电系统，具有精确的测量、电能计量、电能质量分析、能耗管理、波形显示、越限监视、事件顺序记录、参数趋势记录等功能，还配有丰富的输入输出接口（用于对现场设备的状态监测与控制），可作为SCADA系统和智能配用电系统的前端采集单元，为能耗管理提供决策依据。
一、应用
智能大厦电力监控与电能质量管理
工厂电力监控、谐波检测、能耗管理
电厂厂用电监控
电动汽车充／换电站电力监控
新能源电力监测
微网电力监测
二、功能
测量：
电压（U）: 三相相电压、相位角
线电压、平均值
电流（I）: 三相相电流、相位角、平均值
漏电流（选项）
有功功率（P）: 三相有功功率、总有功功率
无功功率（Q）: 三相无功功率、总无功功率
视在功率（S）: 三相视在功率、总视在功率
功率因数（PF）: 三相功率因数、总功率因数
频率（F）
电能计量：
正向有功电能
反向有功电能
四象限无功电能
有功电能脉冲输出
无功电能脉冲输出
电能质量分析：
三相电压总谐波畸变率
三相电流总谐波畸变率
K因子
三相电压奇次/偶次谐波含有率
三相电流奇次/偶次谐波含有率
电压2~31次谐波含有率
电流2~31次谐波含有率
电压不平衡度
电流不平衡度
电压偏差
频率偏差
电压、电流序分量
电压合格率
电压波动／闪变（选项）
需量统计：
有功实时需量
无功实时需量
能耗管理：
设置用电类型
统计最近三天的电能数据、单位面积耗电量和碳排放量
统计最近三个月的电能数据、单位面积耗电量和碳排放量
越限监视：
10组越线参数（电压、电流、频率、功率、功率因数、谐波上下限）
告警事件
SOE记录：
容量：64条
分辨率：1ms
最值记录：
三相电压最大值和最小值
三相电流最大值和最小值
总有功功率最大值和最小值
总无功功率最大值和最小值
总视在功率最大值和最小值
所有记录均带“时间戳”
I/O：
开关量输入：4格（无源）
继电器输出：3路（脉冲或电保持）
模拟量输入：1路（DC4~20mA）
模拟量输出：1路（DC4~20mA）
通信：
RS-485：波特率1200-34800bps
Modbus-RTU
IEC60870-5-103（选项）
以太网：Modbus-TCP/IP（选项）
无线：ZigBee（选项）
GSM/GPRS（选项））
