详细说明
PXWAE数字化全波形声发射检测系统特点:
PCI总线DMA方式132MB/秒传输
12Bit，20M/s全波形信号采集
每卡4通道标准BNC信号输入接口
模块化结构可灵活组合，升级方便
即插即用可单机支持32卡128通道同步采集

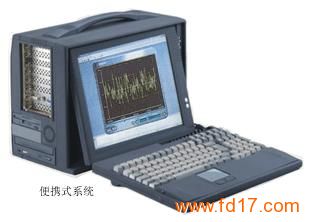

PXWAE数字化全波形声发射检测系统由声发射传感器、声发射前置放大器、声发射采集卡、系统软件和便携式计算机组成。由于PXWAE系统采用模块化积木式组合，因此用户可以自行选择传感器、放大器、采集卡、系统软件和信号处理主机。标准版仪器各部件的主要技术参数如下：
声发射传感器：PXR15传感器，带宽100kHz～300kHz，灵敏度65dB；
前置放大器：PXPAI型低噪声放大器，增益40dB，噪声2.7uVRMS；
声发射采集卡：PXDAQ12204标准版采集卡，4个声发射通道，PCI接口，采样精度12位，每通道采样率20M，DMA技术实现132MB/s数据高速传输，信号带宽为5kHz?4MHz；
声发射系统软件：配合PXDAQ12204声发射采集卡使用的PXAES声发射系统软件，基于中文版windows xp操作系统，完美支持双核和多核处理器，实现全波形的声发射信号采集、显示、存储、回放，可实现声发射幅度、振铃计数、上升时间、到达时间、能率、持续时间、上升时间等多个特征参数，以及各种参数的滤波，可设置多达16幅的波形图、参数表、定位图、关联图，数据文件提供开放格式，参数数据可以导入到excel中，波形数据提供开放的文本格式以便用matlab进行后续分析。
声发射系统的分类及选型（按性能从高到低排序）
采用技术
信号构成
主要特点
总线接口
典型产品
数字化
全波形＋参数
全波形和参数同时采集，硬件生成参数
PCI、PCMICA
PXWAE增强版
全波形参数同时采集，参数由波形生成
PCI、PCMICA
PXWAE标准版
部分波形＋参数
参数硬件生成，但只能采集到部分波形
PCI、USB
PXDAE工程版、PXDAE USB版
纯参数（无波形）
参数硬件生成，不能采集波形
USB、无线
PXDAE 无线版
PXRAE岩体监测
模拟式
除了部分专用声发射仪外，基本已淘汰
AE-1刀具监测仪
鹏翔科技网站http://www.ndttech.net
